TI德州仪器 LT5568-2 产品介绍

2026-04-14 0次

说明

针对 850MHz 至 965MHz 频率范围的优化镜频抑制
高 OIP3：在 900MHz 時为 +22.9dBm
5MHz 偏移条件下的低输出噪声层：

无 RF: –159.4dBm/Hz
P_OUT = 4dBm: –153dBm/Hz

集成的 LO 缓冲器和 LO 正交相位发生器
50Ω AC 耦合单端 LO 和 RF 端口
至基带输入的 50Ω DC 接口
低载波漏泄：在 900MHz 時为 –43dBm
高镜频抑制：在 900MHz 時为 –52dBc

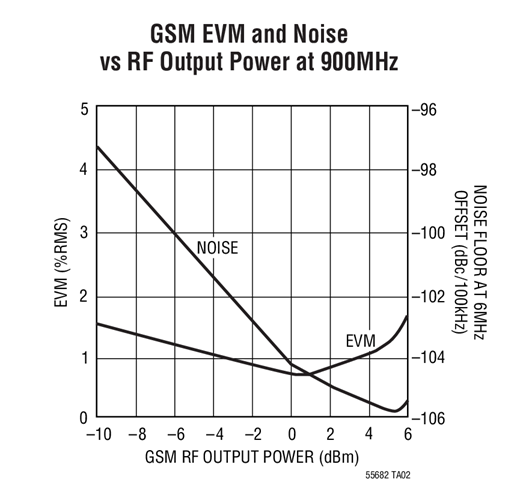

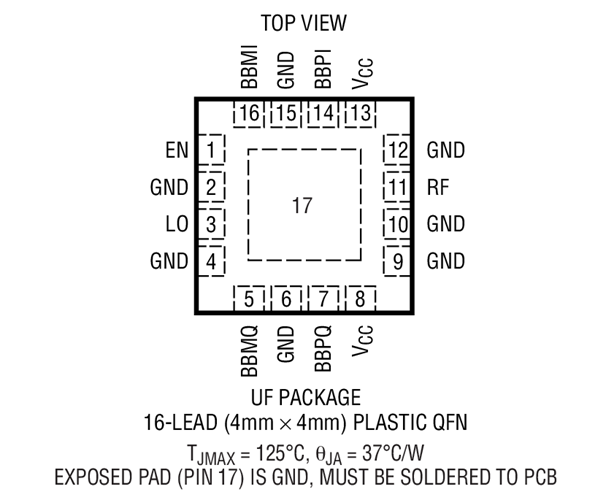

16 引脚 4mm x 4mm QFN 封装

特性

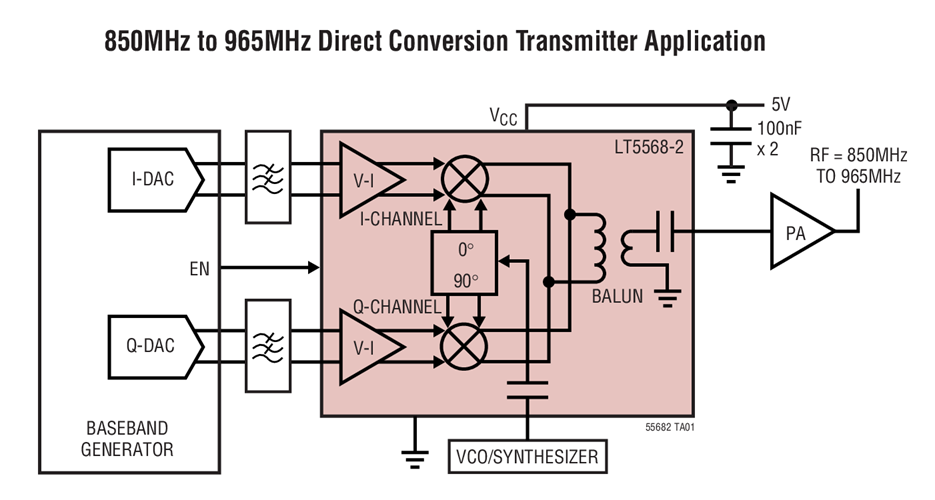

LT^®5568-2 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。该器件允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制。它支持 GSM、EDGE、CDMA、CDMA2000 和其他在 850MHz 至 965MHz 频段内运行的系统。可通过向 I 和 Q 输入端施加 90° 相移信号以将此器件配置成一个镜频抑制上变频混频器。I/Q 基带输入包括电压至电流转换器，而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片内 RF 变压器，该 RF 变压器将差分混频器信号转换为一个 50Ω 单端输出。4 个平衡的 I 和 Q 基带输入端口用于通过一个具有约 0.5V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器，和负责产生用于混频器之 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。
