TI德州仪器 LT5571 产品介绍

2026-04-14 0次

说明

从基带至 RF 的直接转换
高输出：-4.2dB 转换增益
高 OIP3：在 900MHz 为 21.7dBm
低输出噪声层 (在 20MHz 偏移)：

无 RF：-159dBm/Hz
P_OUT = 4dBm：-153.3dBm/Hz

低载波泄漏：在 900MHz 为 -42dBm
高镜频抑制：在 900MHz 为 -53dBc

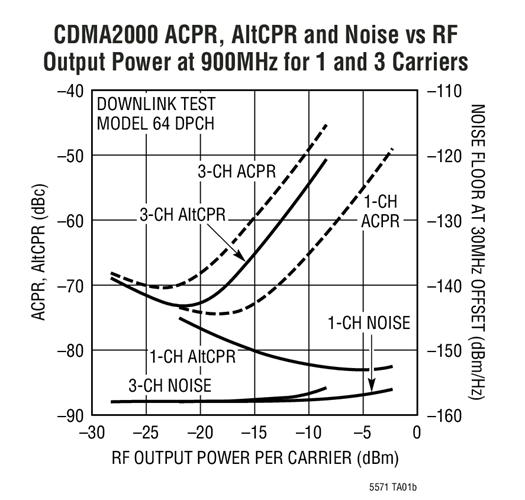

三通道 CDMA2000 ACPR：在 900MHz 为 -70.4dBc
集成 LO 缓冲器和 LO 正交相位发生器
50Ω AC 耦合单端 LO 和 RF 端口
至具有 0.5V 共模电压的基带输入的高阻抗 DC 接口

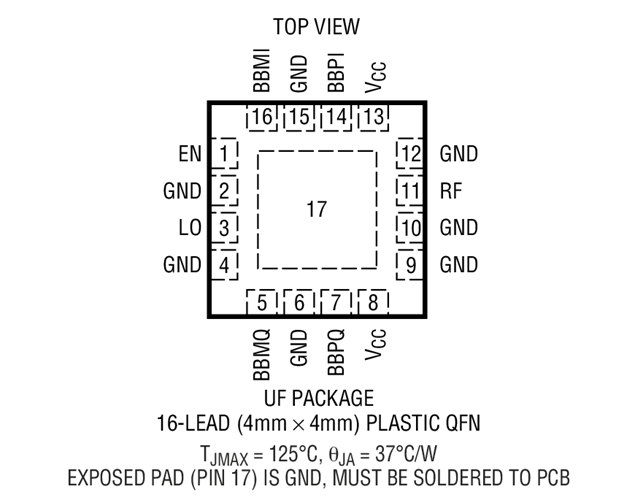

16 引脚 QFN 4mm x 4mm 封装

特性

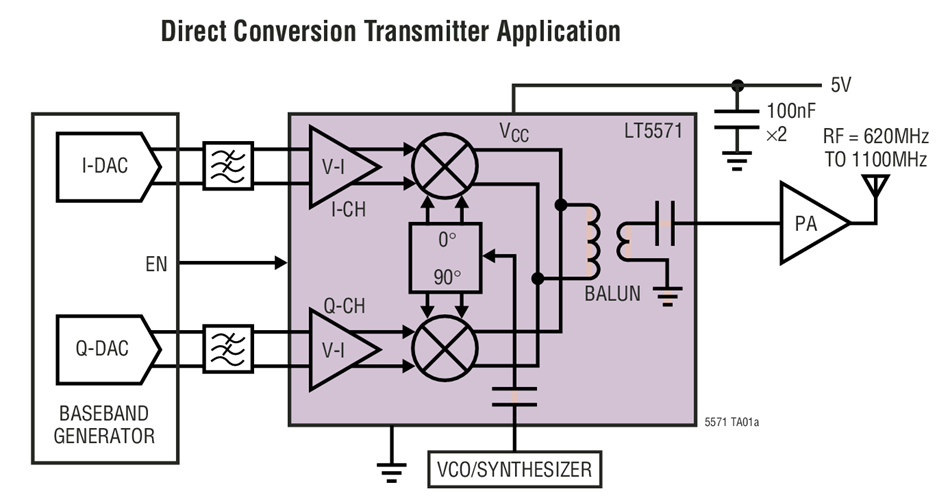

LT^®5571 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它允许采用差分基带 I 和 Q 信号对 RF 信号进行直接调制。该器件支持 RFID、GSM、EDGE、CDMA、CDMA2000 及其它系统。还可以通过在 I 和 Q 输入端上施加 90° 移相信号而把这款器件配置为镜频抑制上变频混频器。高阻抗 I/Q 基带输入由电压至电流转换器组成，后者再驱动双平衡混频器。这些混频器的输出相加，并加至一个片内 RF 变换器，该 RF 变换器负责把差分混频器信号转换为一个 50Ω 单端输出。4 个平衡 I 和 Q 基带输入端口用于来自一个具有约 0.5V 共模电压信号源的 DC 耦合。LO 通路由一个具单端输入的 LO 缓冲器和若干精准正交信号发生器 (负责产生用于混频器的 LO 驱动电压) 组成。电源电压范围为 4.5V 至 5.25V。
