TI德州仪器 LTC5556 产品介绍
2026-04-14
0次
说明
- 9dB 电源转换增益
- 32dBm 输出 IP3
- 步进为 0.5dB 的 15.5dB 范围 IF DVGA
- 高达 900MHz 的 IF 频率范围
- 更低功耗模式
- 3.3V 单电源
- 简单 SPI,实现快速开发
- –40°C 至 105°C 运行 (TC)
- 极小的解决方案尺寸

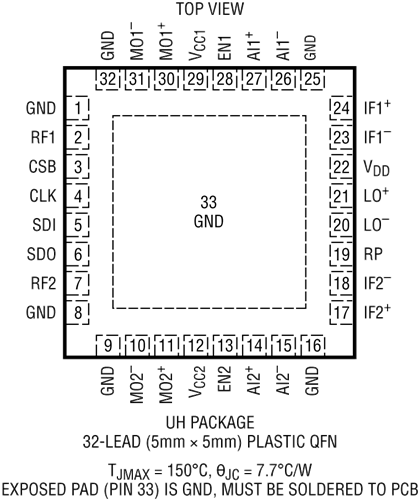

- 32 引脚 (5mm × 5mm) QFN 封装
特性

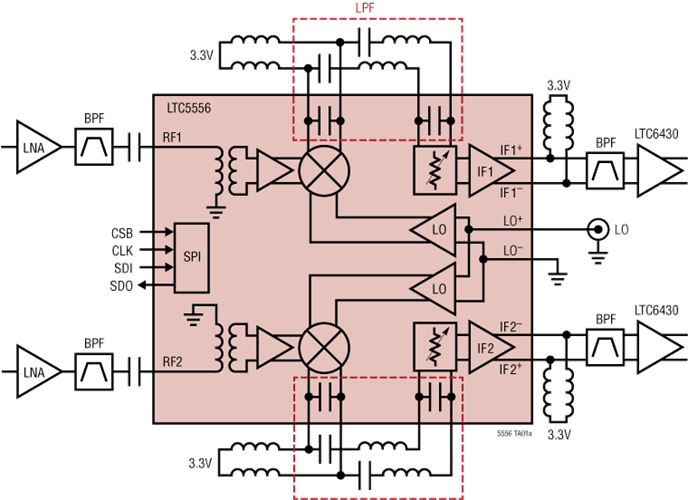

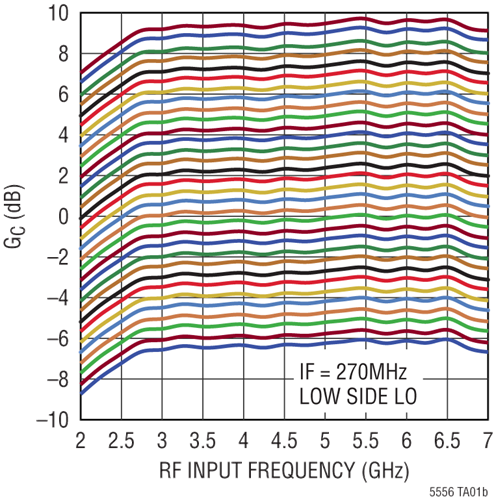

LTC5556 双路可编程增益下变频混频器适合需要精密增益设置的分集和 MIMO 接收器。每个通道都包含一个有源混频器和一个数字 IF VGA,其增益控制范围为 15.5dB。可以通过 SPI 以 0.5dB 的步进对每个通道的 IF 增益范围进行编程。
每个通道的使能引脚允许快速开启和关闭。还提供了更低功耗模式。
此器件具有与 LTC5566 相同的功能,但混频器针对更高的 3GHz 至 7GHz RF 频率范围进行了优化,IF 针对高达 900MHz 的使用频率进行了优化。可以在低至 1.5GHz 或高达 8GHz(性能会降低)的频率下使用混频器。
| 产品型号 | 最佳 RF 范围 | IF 范围 |
| LTC5556 | 3GHz 至 7GHz | 1MHz 至 900MHz |
| LTC5566 | 300MHz 至 4.5GHz | 1MHz 至 500MHz |
应用
- 4G 和 5G MIMO 接收器
- 5.1GHz 至 5.9GHz LTE-U
- 分布式天线系统 (DAS)
- 网络测试/监控设备
- 固定卫星服务
参数
类型 | 描述 |
航空航天和防务 | 导弹和精确打击武器 |
通信 | 无线基础设施 |
