ADMV1009

推荐新设计使用

12.7 GHz至15.4 GHz、GaAs、MMIC、上边带、差分上变频器

TI德州仪器 ADMV1009 产品介绍

2026-04-14 0次

说明

RF 输出频率范围：12.7 GHz 至 15.4 GHz
IF 输入频率范围：2.8 GHz 至 4 GHz
LO 输入频率范围：9 GHz 至 12.6 GHz
匹配的 50 Ω RF 输出、LO 输入和 IF 输入
20 dB 镜频抑制

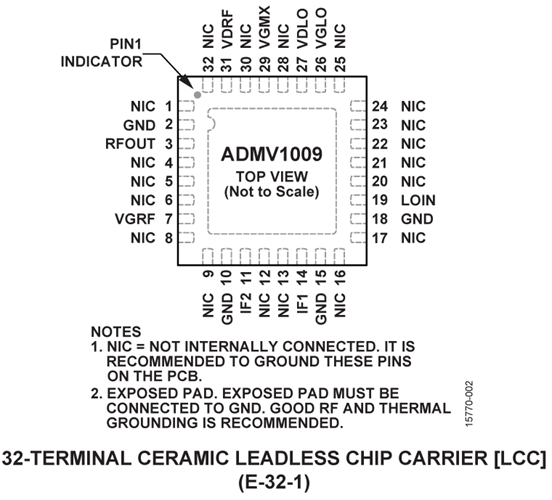

32 引脚、4.9 mm × 4.9 mm LCC封装

特性

ADMV1009 是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、上边带(USB)、差分上变频器，采用符合RoHS标准的封装，针对工作频率范围为12.7 GHz至15.4 GHz的点对点微波无线电设计进行优化。

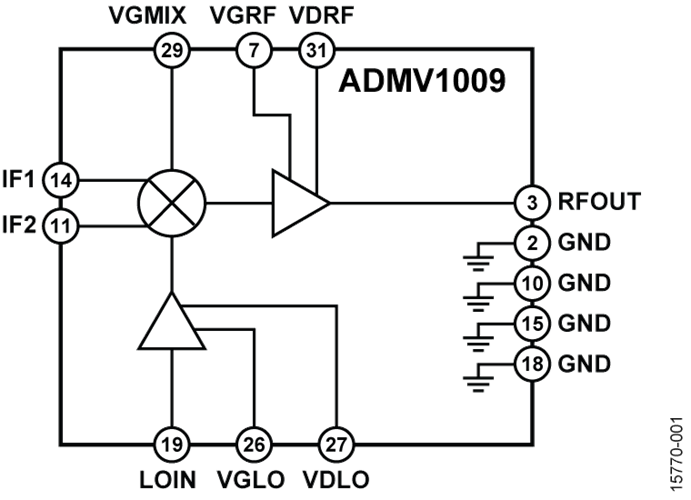

ADMV1009 提供21 dB的转换增益和20 dB的边带抑制性能。ADMV1009采用射频(RF)放大器，前接由驱动放大器驱动本振(LO)的无源、双平衡混频器。还提供IF1和IF2混频器输入，需通过外部180°巴伦差分驱动IF引脚。ADMV1009为混合型单边带(SSB)上变频器的小型替代器件，无需线焊，可以使用表贴制造装配。

ADMV1009上变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm LCC封装。ADMV1009工作温度范围为−40°C至+85°C。
