ADMV1011

推荐新设计使用

17 GHz至24 GHz、GaAs、MMIC、I/Q上变频器

TI德州仪器 ADMV1011 产品介绍

2026-04-14 0次

说明

RF输出频率范围：17 GHz至24 GHz
IF输入频率范围：2 GHz至4 GHz
LO输入频率范围：8GHz至12 GHz，集成2×乘法器
边带抑制：32 dB（下边带）
P1dB：25 dBm
增益调节：30 dB
输出IP3：33 dBm
匹配50 Ω RF输出、LO输入和IF输入

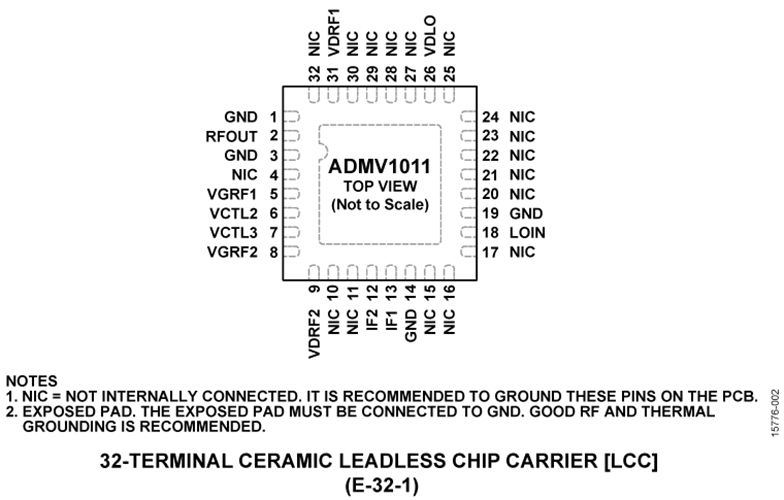

32引脚、4.9 mm × 4.9 mm LCC封装

特性

ADMV1011是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、双边带(DSB)上变频器，采用符合RoHS标准的封装，针对工作频率范围为17 GHz至24 GHz的点对点微波无线电设计进行优化。

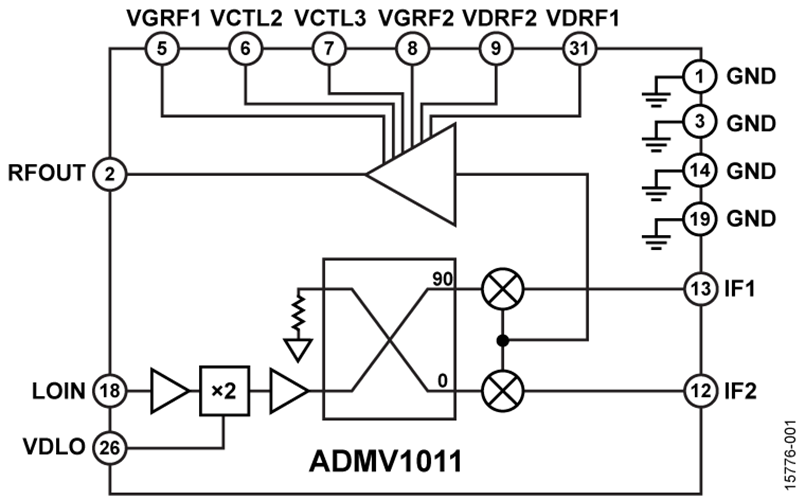

ADMV1011提供21 dB的转换增益，具有针对下边带和上边带的32 dBc和23 dBc边带抑制性能。ADMV1011采用射频(RF)放大器，前接由驱动放大器驱动集成2×乘法器的本振(LO)的同相/正交(I/Q)双平衡混频器。还提供IF1和IF2混频器输入，需通过外部90°混合选择所需的边带。I/Q混频器拓扑结构则降低了干扰边带的滤波要求。ADMV1011为混合型DSB上变频器的小型替代器件，它无需线焊，可以使用表贴制造装配。

ADMV1011上变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm LCC封装。ADMV1011工作温度范围为−40°C至+85°C。
