TI德州仪器 HMC560ALM3 产品介绍
2026-04-14
0次
说明
下变频器
- 转换损耗
- 24 GHz 至 29 GHz 时为 9 dB（典型值）
- 29 GHz 至 38 GHz 时为 11 dB（典型值）
- LO 到 RF 隔离
- 24 GHz 至 29 GHz 时为 40 dB（典型值）
- 29 GHz 至 38 GHz 时为 38 dB（典型值）
- LO 到 IF 隔离
- 24 GHz 至 29 GHz 时为 27 dB（典型值）
- 29 GHz 至 38 GHz 时为 44 dB（典型值）
- RF 到 IF 隔离
- 24 GHz 至 29 GHz 时为 20 dB（典型值）
- 29 GHz 至 38 GHz 时为 28 dB（典型值）
- 输入 IP3
- 24 GHz 至 29 GHz 时为 18 dBm（典型值）
- 29 GHz 至 38 GHz 时为 19 dBm（典型值）
- IF 带宽：直流至 18 GHz
- 无源，不需要直流偏置
特性

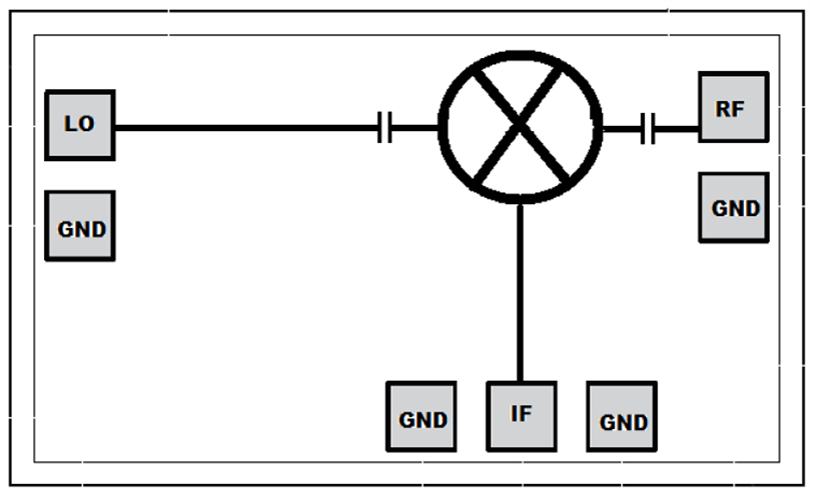

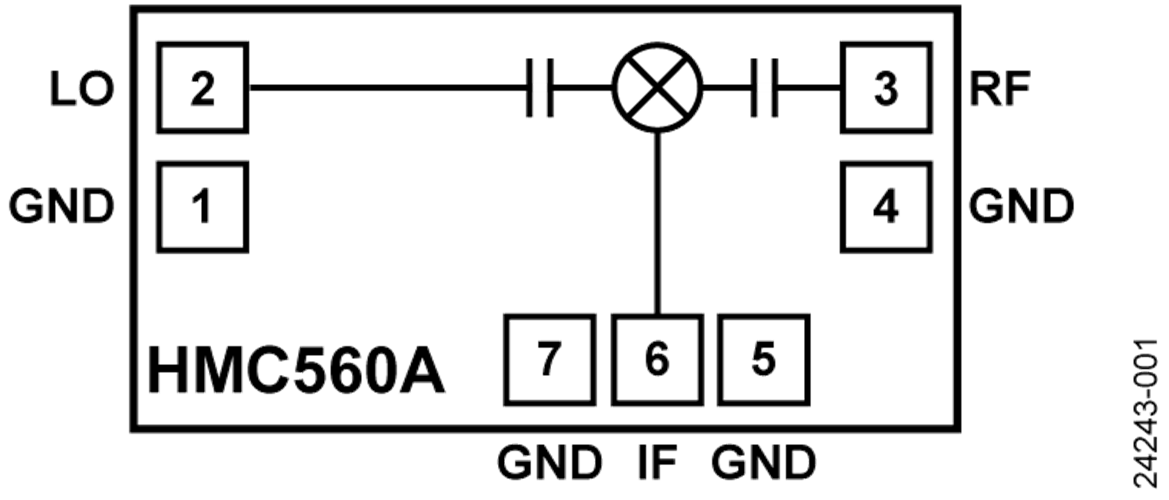

HMC560A 芯片是砷化镓 (GaAs)、单片微波集成电路 (MMIC)、双平衡混频器，可以在较小的芯片面积内用作 24 GHz至38 GHz 的上变频器或下变频器。此混频器无需外部元件或匹配电路。
HMC560采用经过优化的巴伦结构，提供出色的本振(LO)至RF及 LO至中频(IF)抑制性能，分别为40 dB和44 dB。混频器的LO幅度为9 dBm至15 dBm。
应用
- 点对点无线电
- 点对多点无线电和小型卫星地面站(VSAT)无线电
- 测试设备和传感器
- 军用最终用途
参数
类型 | 描述 |
航空航天和防务 | 导弹和精确打击武器 |
