TI德州仪器 LTC5553 产品介绍
2026-04-14
0次
说明
- 上变频或下变频

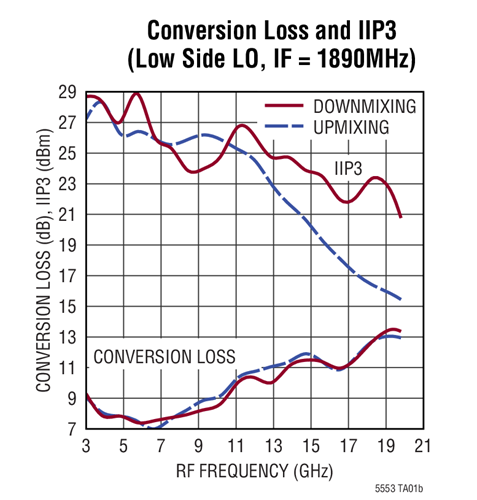

- 高 IIP3：
- +24.3dBm（10GHz时）
- +21.5dBm（17GHz时）
- 转换损耗：9dB（10GHz时）
- +16dBm 输入 P1dB (10GHz时)
- 集成LO 缓冲器：0dBm LO 驱动
- 低 LO-RF 泄漏：< -25dBm
- 50Ω 宽带匹配 RF、LO 和 IF 端口
- 3.3V/132mA 电源
- 快速打开/关闭，实现TDD操作

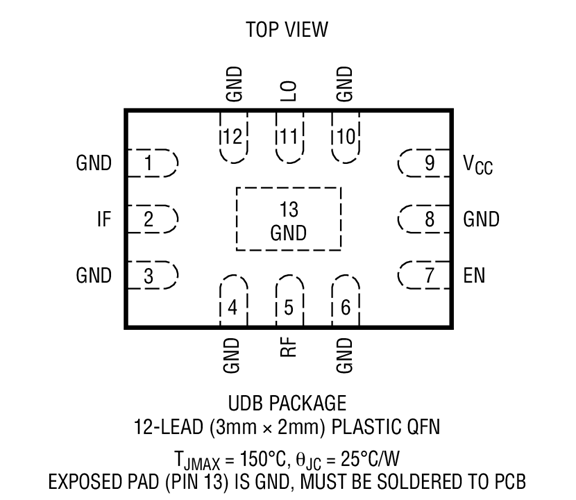

- 3mm x 2mm、12 引脚 QFN 封装
特性

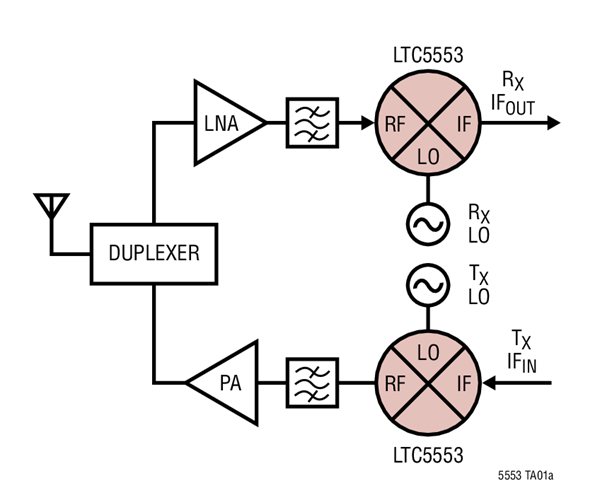

LTC®5553 是一款高性能、微波双平衡无源混频器，其可用于上变频或下变频。
LTC5553 的混频器和集成化 RF 平衡-不平衡变压器专为覆盖3GHz至 20GHz RF频率范围而优化。该器件包括一个专门针对 1GHz 至 20GHz 频率范围而优化的集成型 LO 放大器，仅需 0dBm 的驱动功率。集成的 IF 平衡-不平衡变压器专为覆盖非常宽的 500MHz 至 9GHz 频率范围而优化，并提供了一个单端 50Ω 接口。
除了低的 LO 至 RF 和 LO 至 IF 泄漏之外，LTC5553 还提供了异常高的 IIP3 和 P1dB。而且，此器件还在一个小型封装中实现了高集成度。
应用
- 5G 宽带无线接入
- 微波收发器
- 无线回程
- 点对点微波
- 相控阵天线
- C、X 和 Ku 波段雷达
- 测试设备
- 卫星调制解调器
参数
类型 | 描述 |
航空航天和防务 | 导弹和精确打击武器 |
仪器仪表和测量 | 通信测试设备 |
