TI德州仪器 LTC5562 产品介绍
2026-04-14
0次
说明
- 宽带频率范围至 7GHz
- 低功率：2.7V 至 3.6V，40mA 电源
- 电源电流可调节到低至 15mA
- 能够进行上变频或下变频

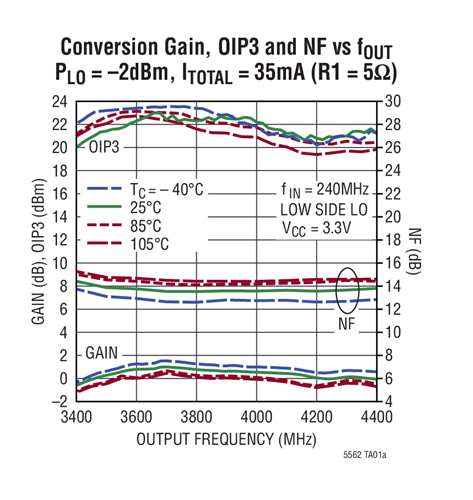

- OIP3：在 3.6GHz 输出频率时为 +20dBm
- 转换增益：+1dB
- 低 LO 驱动功率：–4dBm 至 +2dBm
- 低阻抗匹配在停机期间得到保持
- 启用控制，10μA 停机电流
- 2kV ESD (HBM 和 CDM)
- –40℃ 至 105℃ 工作温度范围

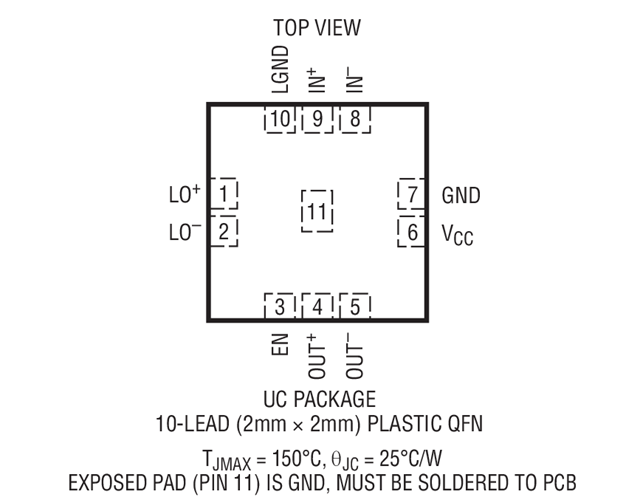

- 小外形 2mm x 2mm 10 引脚 QFN 封装
特性
LTC5562是一款通用型低功率混频器，专为要求宽输入带宽、低失真和低LO泄漏的应用而优化。该混频器可用于上变频或下变频应用，并提供一个1dB的标称转换增益。差分输入专为用于1:1传输线路巴伦而优化，输入在30MHz至7GHz范围内具有50Ω宽带匹配。
LO可以是差分或单端，并且只需要–1dBm的LO功率就能实现卓越的失真和噪声性能。LO输入端上的阻抗匹配在关断期间得到保持。这款混频器可提供低LO泄漏，大幅减少了输出滤波满足LO抑制要求的需要。
LTC5562采用一个3.3V电源以实现低功耗，而且启用控制可使器件关断以进一步节省功率。总的混频器电流可通过简单地增设一个与LGND引脚串联的电阻器进行调节，以适合要求更低功率的应用。
应用
- 便携式无线电
- 便携式测试仪表
- 无线基础设施
- 固定无线接入设备
- VHF和UHF混频器
- 无线中继器
