TI德州仪器 HMC7911 产品介绍
2026-04-14
0次
说明
- 转换增益：18 dB（典型值）
- 边带抑制：30 dBc（典型值）
- 针对1 dB压缩(P1dB)的输入功率：2 dBm（典型值）
- 输出三阶交调截点(OIP3)：33 dBm（典型值）
- RFOUT上2倍本振(LO)泄漏：10 dBm（典型值）
- IF输入端2倍LO泄漏：-25 dBm（典型值）
- RF回波损耗：13 dB（典型值）
- LO回波损耗：10 dB（典型值）

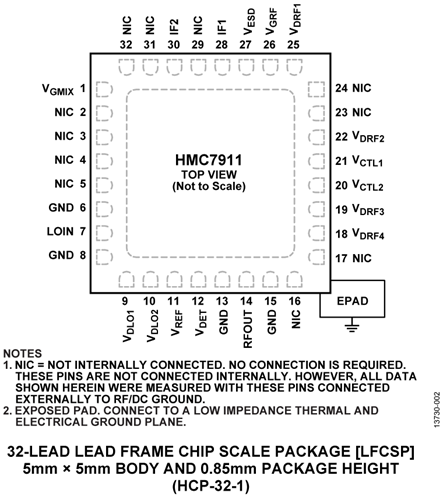

- 32引脚、5 mm × 5 mm LFCSP封装
特性
HMC7911LP5E是一款紧凑型GaAs MMIC I/Q上变频器，采用符合RoHS标准的低应力注射成型塑料SMT封装。 该器件提供14 dB的小信号转换增益和25 dBc的边带抑制性能。 HMC7911LP5E采用RF放大器工作，前接由驱动放大器驱动LO的I/Q混频器。 还提供IF1和IF2混频器输入，需通过外部90°混合选择所需的边带。 I/Q混频器拓扑结构则降低了干扰边带滤波要求。 HMC7911LP5E为混合型单边带上变频器的小型替代器件，它无需线焊，可以使用表贴制造技术。
应用
- 点对点和点对多点无线电
- 军用雷达、EW和ELINT
- 卫星通信
- 传感器
参数
类型 | 描述 |
通信 | 无线基础设施 |
