TI德州仪器 LTC5548 产品介绍

2026-04-14 0次

说明

上变频或下变频

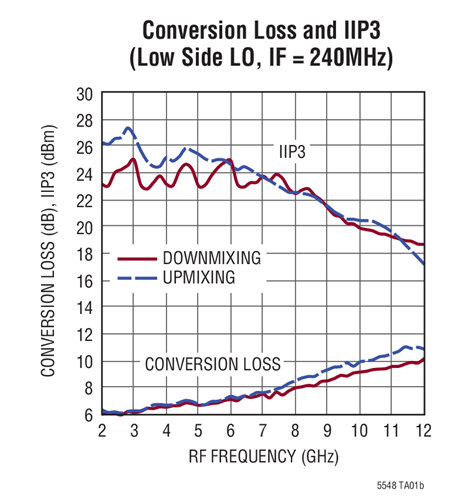

高 IIP3：
- 在 5.8GHz 为 +24.4dBm
- 在 9GHz 为 +21.4dBm
7.1dB 转换损耗 (在 5.8GHz)
+15.2dBm 输入 P1dB (在 5.8GHz)
集成型 LO 缓冲器：0dBm LO 驱动
可选的集成型 LO 倍频器
低 LO-RF 泄漏：< –30dBm
50Ω 宽带匹配 RF 和 LO 端口
3V/120mA 电源
针对 TDD 操作的快速接通 / 关断

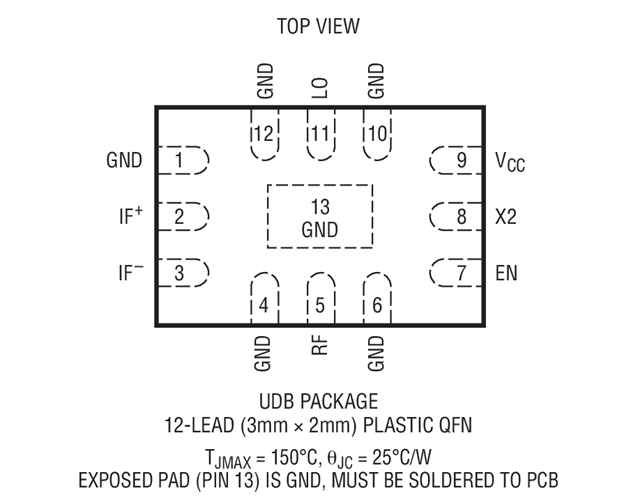

3mm x 2mm、12 引脚 QFN 封装

特性

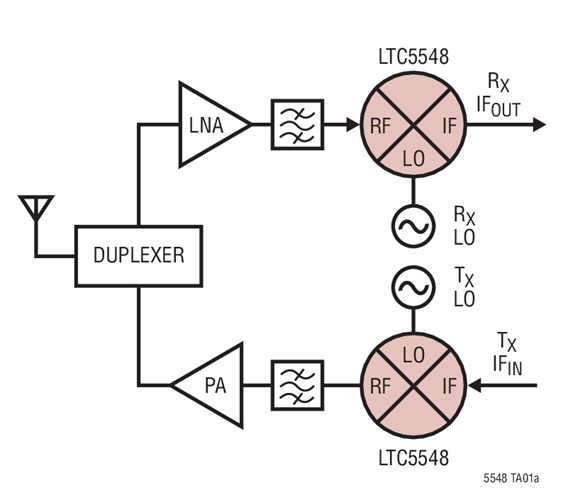

LTC^®5548 是一款高性能、微波双平衡无源混频器，其可用于上变频或下变频。该器件与 LTC5549 相似，但是具有一个宽带、差分 DC 至 6GHz IF 端口。LTC5548 推荐用于那些 IF 频率范围扩展至低于 500MHz 的应用。对于 IF 频率始终高于 500MHz 的应用，建议采用 LTC5549，因为它内置了一个集成型 IF 平衡-不平衡变压器。

LTC5548 的混频器和集成型RF 平衡-不平衡变压器专为覆盖 2GHz 至 14GHz RF频率范围而优化。该器件包括一个专门针对 1GHz 至 12GHz 频率范围而优化的 LO 放大器，仅需 0dBm 的驱动功率。另外，这款器件还内置了一个集成型 LO 倍频器，其可由一个 CMOS 兼容型数字控制引脚来使能或停用。

除了非常低的 LO 至 RF 和 LO 至 IF 泄漏之外，LTC5548 还提供了异常高的 IIP3 和 P1dB。而且，此器件还在一个小型封装中实现了高集成度。
