TI德州仪器 LTC5549 产品介绍
2026-04-14
0次
说明
- 上变频或下变频

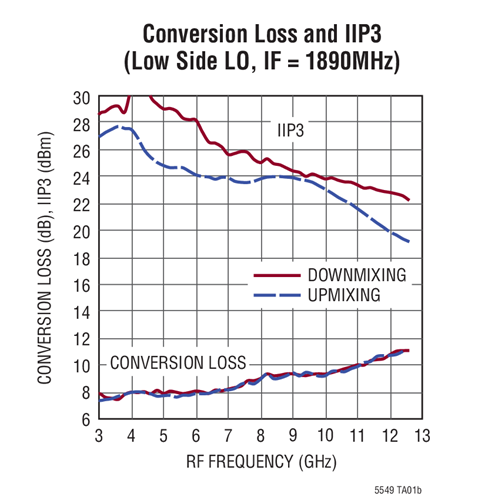

- 高 IIP3：
- 在 5.8GHz 为 +28.2dBm
- 在 12GHz 为 +22.8dBm
- 8.0dB 转换损耗 (在 5.8GHz)
- +14.3dBm 输入 P1dB (在 5.8GHz)
- 集成型 LO 缓冲器：0dBm LO 驱动
- 可旁路的集成型 LO 倍频器
- 低 LO-RF 泄漏：< -30dBm
- 50Ω 单端 RF、LO 和 IF 端口
- 3.3V/115mA 电源
- 针对 TDD 操作的快速接通 / 关断

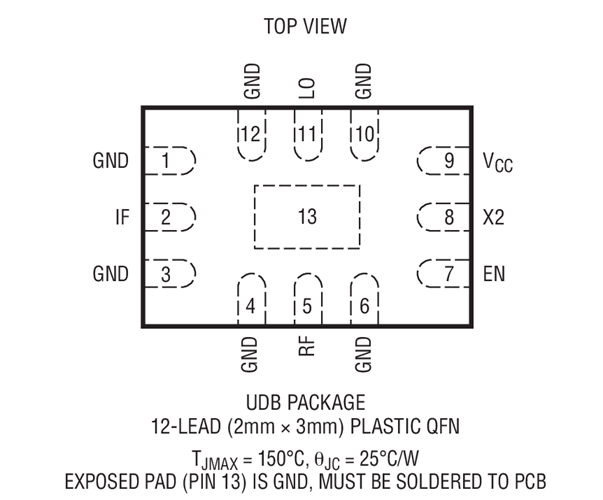

- 2mm x 3mm、12 引脚 QFN 封装
特性
LTC®5549 是一款通用型无源双平衡混频器，可用于上变频或下变频。RF 端口专为 2GHz 至 14GHz 频段而设计，而 IF 端口则专门针对 500MHz 至 6GHz 操作进行了优化。一个集成型 LO 缓冲放大器可支持 1GHz 至 12GHz 的 LO 频率，且仅需 0dBm 的 LO 功率。LTC5549 能够以低功耗提供高 IIP3 和输入 P1dB。
一个内部 LO 倍频器可由一个 CMOS 兼容型数字控制引脚来使能，允许采用一个较低的 1/2 LO 输入频率进行运作。这使得该混频器的 LO 端口可与现有的合成器 (例如：LTC6946 和 LTC6948 系列) 搭配使用。
LTC5549 的高集成度使其拥有 2mm x 3mm 的封装尺寸，从而较大限度地缩减了总体解决方案成本、电路板空间和系统级偏差。
应用

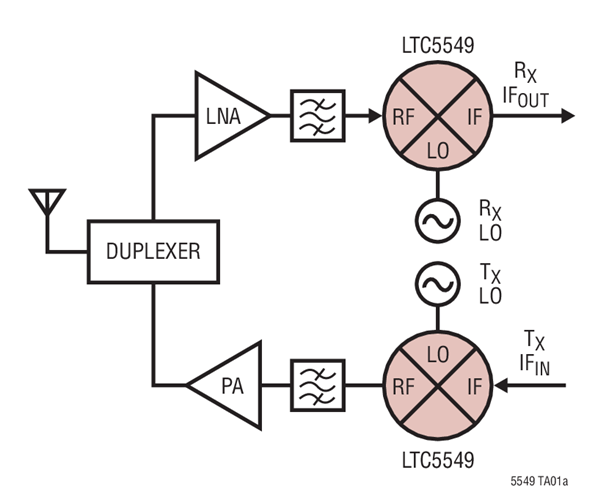

- 微波收发器
- 无线回程
- 点对点微波
- 相控阵天线
- C、X 和 Ku 波段雷达
- 测试设备
- 卫星调制解调器
参数
类型 | 描述 |
航空航天和防务 | 导弹和精确打击武器 |
仪器仪表和测量 | 通信测试设备 |
