TI德州仪器 LTC5576 产品介绍
2026-04-14
0次
说明

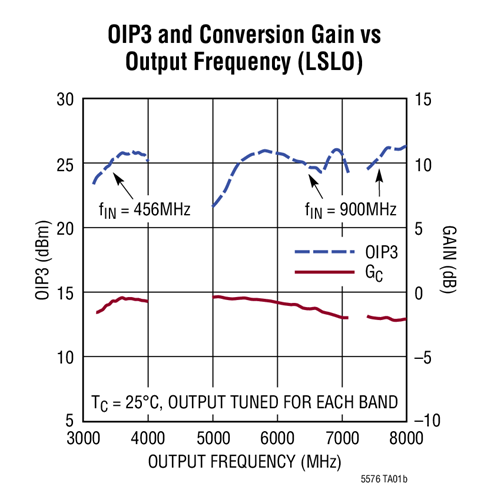

- 25dBm OIP3
- –0.6dB 转换增益
- 在 5.8GHz 时噪声指数为 14.1dB
- –154dBm/Hz 输出噪声层
- 低 LO-RF 泄漏
- 0dBm LO 驱动
- 宽带 50Ω 匹配输入
- 高输入 P1dB：在 5V 时为 10dBm
- 5V 或 3.3V 电源 (在 99mA)
- 单端输出和 LO 输入
- 使能引脚
- –40°C 至 105°C 工作温度 (TC)

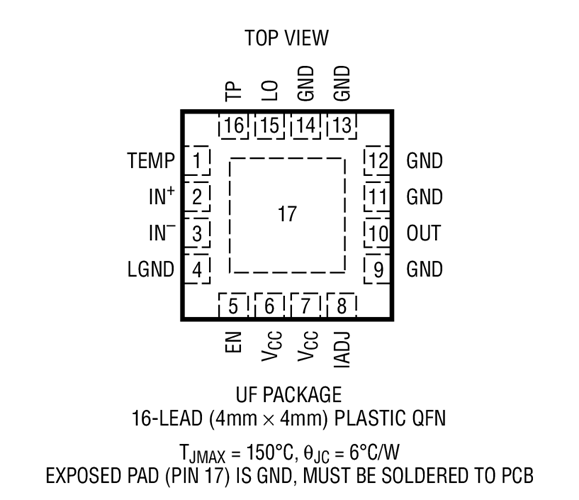

- 16 引脚 (4mm x 4mm) QFN 封装
特性

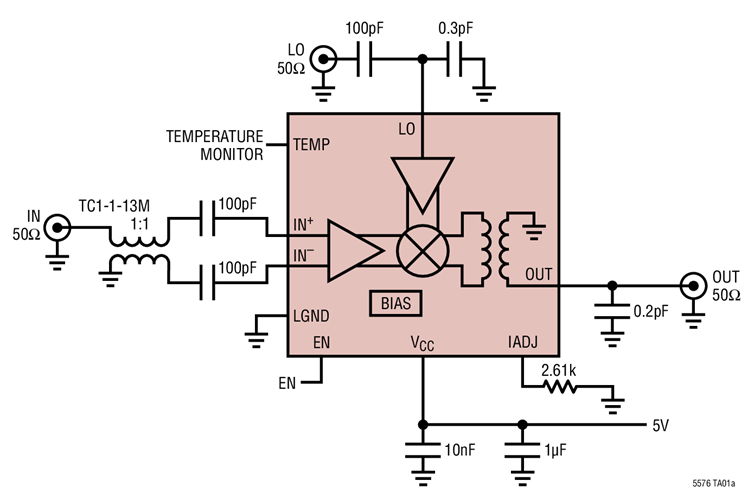

LTC®5576 是一款高线性度有源混频器，专为那些要求非常宽输入带宽、低失真和低 LO 泄漏的上变频应用而优化。集成型输出变压器虽专为 4GHz 至 6GHz 应用而优化，但也可容易地针对低至 3GHz 或高达 8GHz 的输出频率进行再调谐，而性能仅有轻微的下降。输入专为使用 1:1 传输线平衡-不平衡变压器而优化，因而实现了非常宽带的阻抗匹配。
LO 输入端口为单端，且只需要 0dBm 的 LO 功率来实现卓越的失真和噪声性能，同时还降低了电路要求。LTC5576 可提供低 LO 泄漏，从而降低了采用输出滤波以满足 LO 抑制要求的需要。
LTC5576 专为 5V 电源而优化，但也可采用一个 3.3V 电源 (性能略有下降)。使能功能可容易地实现器件的停机以进一步节省功率。
应用
- 宽带发送器
- 4G 和 5G 无线基础设施
- 固定无线接入设备
- 无线直放站
