TI德州仪器 ADRF6658 产品介绍

2026-04-14 0次

说明

宽带、双通道、有源下变频混频器
低失真、快速建立、IF DGA
RF输入频率范围：690 MHz至3.8 GHz
RF输入端的可编程巴伦
差分和单端LO输入模式
差分IF输出阻抗：100 Ω
可通过三线式串行端口接口(SPI)进行编程

对于RF=1950 MHz、IF=281 MHz、高线性度模式：

电压转换增益，包括IF滤波器损耗：−5至+26.5 dB
（更多详细信息，请参见数据手册）

灵活的省电模式，针对低功耗操作

通道使能后的上电时间：100 ns，典型值

3.3 V单电源

高线性度模式：440 mA
低功耗模式：260 mA

特性

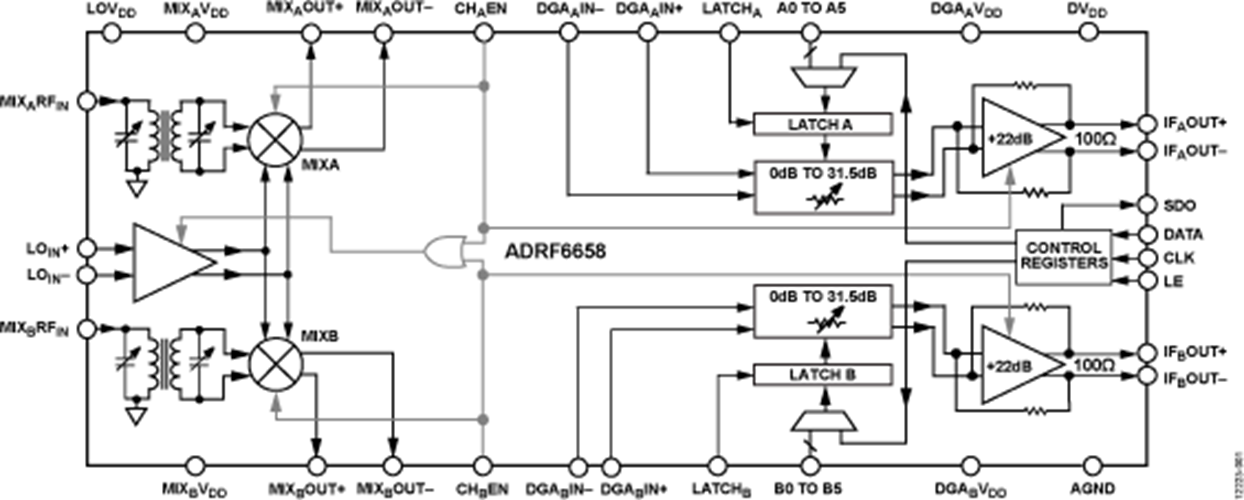

ADRF6658是一款高性能、低功耗、宽带、双通道无线电频率(RF)下变频器，集成中频(IF)数字控制放大器(DGA)，适用于宽带、低失真基站无线电接收机。

双通道Rx混频器为双平衡吉尔伯特单元混频器，具有高线性度和出色的图像抑制能力。两款混频器均可将50 Ω RF输入转换为开集宽带IF输出。在混频器输入前，RF输入端的内部可调谐巴伦可抑制RF信号谐波并衰减带外信号，从而减少输入反射和带外干扰信号。灵活的本振(LO)架构允许使用差分或单端LO信号。

双通道IF DGA基于ADL5201和ADL5202，固定差分输出阻抗为100 Ω。通过片内SPI，或支持闩锁功能的独立6位并行端口，可在31.5 dB范围内调节增益，步进为0.5 dB。从混频器输入至IF放大器输出的各通道以及LC级间带通滤波器，可实现26.5 dB的最大电压转换增益。

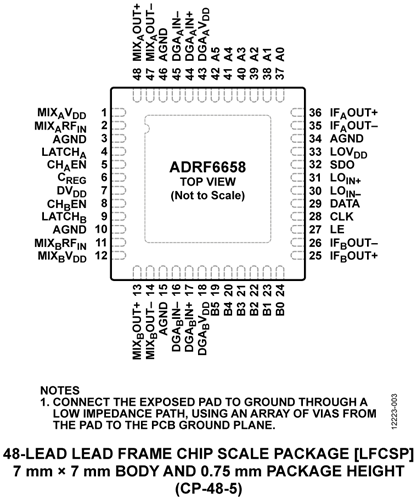

ADRF6658采用ADI公司的高速SiGe工艺制造，提供紧凑型7 mm × 7 mm、48引脚LFCSP封装，工作温度范围为−40°C至+105°C。
