TI德州仪器 LTC5569 产品介绍
2026-04-14
0次
说明

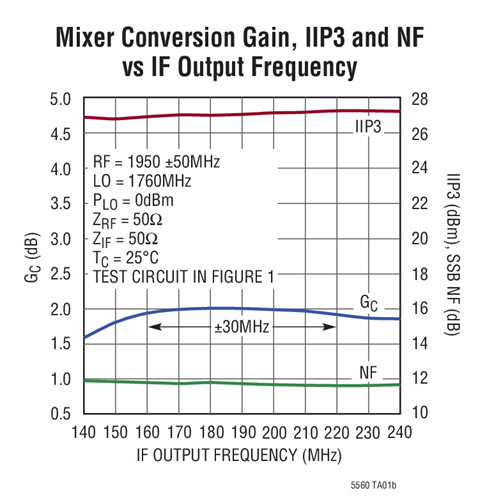

- 高 IIP3：26.8dBm (在 1950MHz)
- 2dB 转换增益
- 低噪声指数：11.7dB (在 1950MHz)
- 在 5dBm 隔离条件下噪声指数 (NF) 为 17dB
- 44dB 通道隔离
- 低功率：3.3V/600mW 总值
- 非常小的解决方案外形尺寸
- 用于每个混频器的使能引脚
- 宽 IF 频率范围
- 在所有模式中 LO 输入 50Ω 匹配
- -40℃ 至 105℃ 工作温度范围

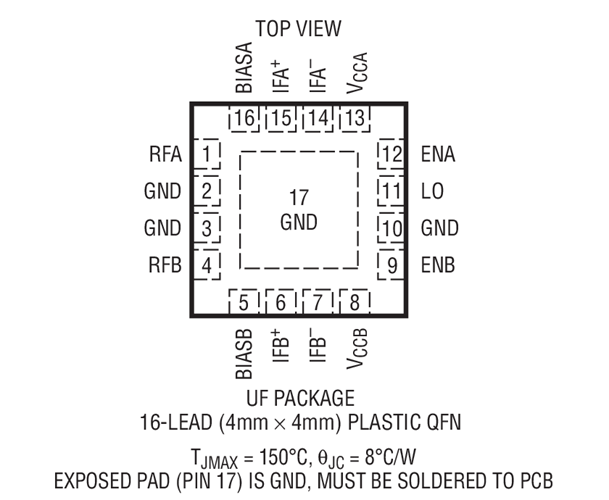

- 16 引脚 (4mm x 4mm) QFN 封装
特性
LTC®5569 双通道有源下变频混频器专为要求低功率和小尺寸的分集和 MIMO 接收机应用而优化。每个混频器包括一个独立的 LO 缓冲器放大器、有源混频器内核以及偏置电路和使能引脚。该 IC 的对称性可确保给每个混频器施加一个相位和幅度相干的 LO。
RF 输入在 1.4GHz 至 3.3GHz 的范围内 50Ω 匹配，并可利用简单的外部匹配处理轻松实现针对较高或较低 RF 频率的匹配。LO 输入在 1GHz 至 3.5GHz 的范围内 50Ω 匹配，即使在一个混频器被停用或者两个混频器均被停用的情况下也不例外。利用简单的外部匹配处理可很容易地使 LO 输入实现针对较高或较低频率 (低至 350MHz) 的匹配。低电容差分 IF 输出可在高达 1.6GHz 的频率条件下使用。
应用

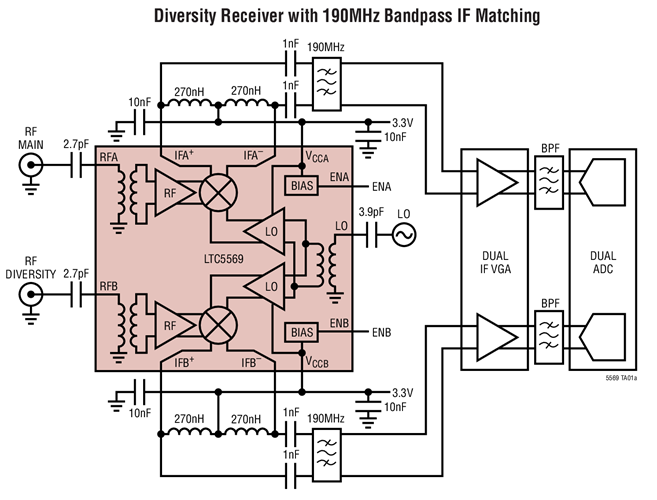

- 无线基础设施分集接收机
- MIMO (多输入多输出) 基础设施接收机
- 远程射频单元
