TI德州仪器 HMC977 产品介绍
2026-04-14
0次
说明
- 转换增益：14 dB（典型值）
- 镜像抑制：典型值21 dBc（20 GHz至26.5 GHz时）
- 2× LO至RF隔离：45 dB（典型值，20 GHz至26.5 GHz时）
- 噪声系数：2.5 dB（典型值，20 GHz至26.5 GHz时）
- 输入IP3：1 dBm（典型值，20 GHz至26.5 GHz时）
- LO驱动范围：2 dBm至6 dBm

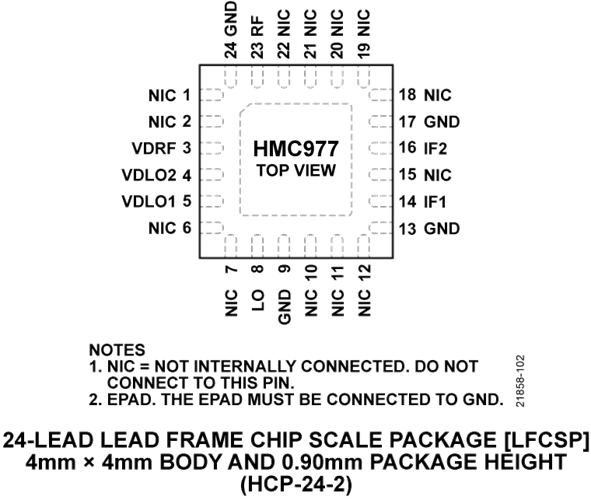

- 24引脚4 mm x 4 mm LFCSP封装
特性

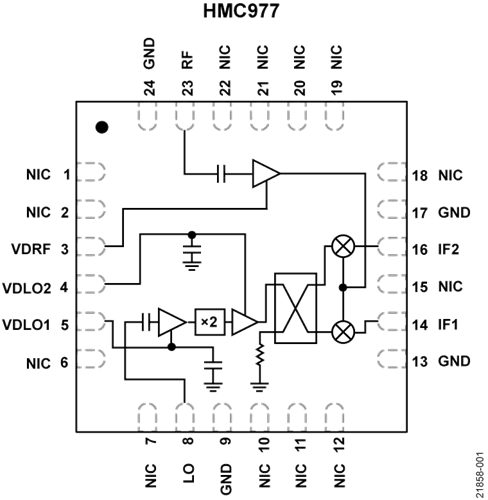

HMC977LP4E是一款紧凑型GaAs MMIC I/Q下变频器，采用符合RoHS标准的无引脚SMT封装。 该器件提供14 dB的小信号转换增益、2.7 dB的噪声系数和21 dBc的镜像抑制性能。 HMC977LP4E采用LNA，后接由有源x2倍频器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。 它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。 HMC977LP4E是混合型镜像抑制混频器下变频器组件的小型替代器件，兼容表贴制造技术。
应用
- 点对点和点对多点无线电
- 军用雷达、EW和ELINT
- 卫星通信
参数
类型 | 描述 |
通信 | 无线基础设施 |
