TI德州仪器 LTC5542 产品介绍

2026-04-14 0次

说明

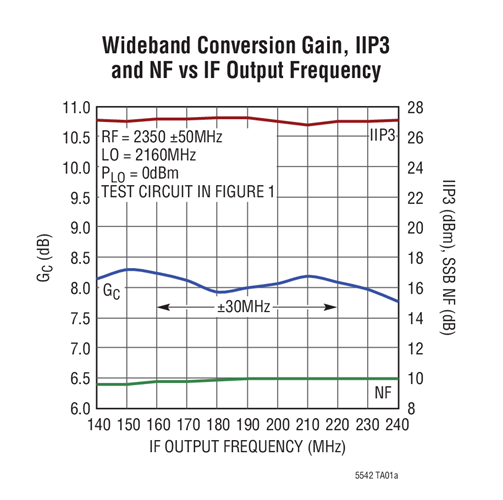

转换增益：8dB (在 2.4GHz)
IIP3：26.8dBm (在 2.4GHz)
噪声指数：9.9dB (在 2.4GHz)
在 +5dBm 阻塞信号下的 17.3dB NF
高输入 P1dB
3.3V 电源，660mW 功耗
停机引脚
50Ω 单端 RF 和 LO 输入
LO 输入 50Ω 匹配 (停机时)
高隔离度 LO 开关
0dBm LO 驱动电平
高 LO-RF 和 LO-IF 隔离度
小的解决方案外形尺寸

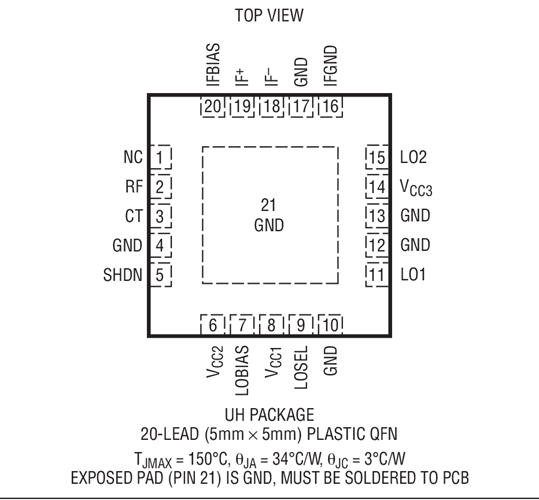

20 引脚 (5mm x 5mm) QFN 封装

特性

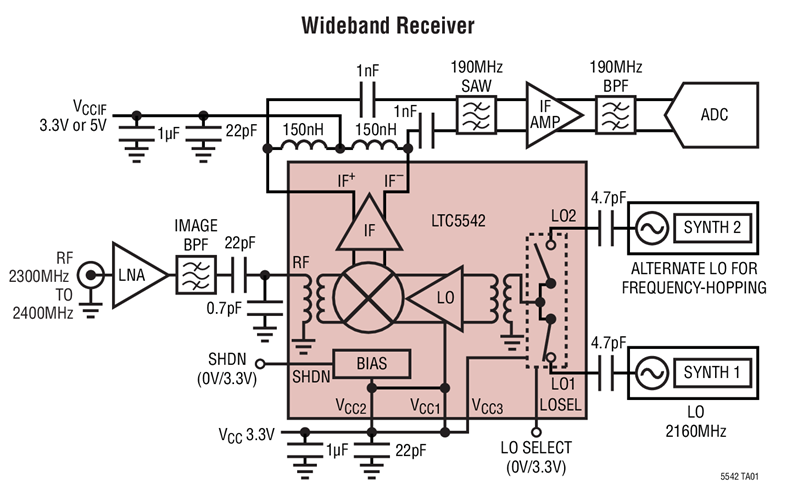

LTC^®5542 隶属于一个覆盖 600MHz 至 4GHz 频率范围的高动态范围、高增益、无源下变频混频器系列。LTC5542 专为 1.6GHz 至 2.7GHz RF 应用而优化。LO 频率必须位于 1.7GHz 至 2.5GHz 的范围之内，以实现较佳的性能。该器件的典型应用是具有一个 2.3GHz 至 2.7GHz RF 输入和低端 LO 的 LTE 或 WiMAX 接收器。

LTC5542 专为 3.3V 工作电压而设计，然而，IF 放大器可由 5V 电压来供电，旨在实现最高的 P1dB。一个执行快速开关操作的集成 SPDT LO 开关可接受两个有源 LO 信号，同时提供高隔离度。

LTC5542 的高转换增益和高动态范围允许在高选择性接收器设计中使用规格较宽松的 IF 滤波器，并较大限度地缩减总体解决方案成本、板级空间和系统级偏差。

高动态范围下变频混频器系列


器件型号	RF 范围	LO 范围
LTC5540	600MHz 至 1.3GHz	700MHz 至 1.2GHz
LTC5541	1.3GHz 至 2.3GHz	1.4GHz 至 2.0GHz
LTC5542	1.6GHz 至 2.7GHz	1.7GHz 至 2.5GHz
LTC5543	2.3GHz 至 4GHz	2.4GHz 至 3.6GHz
