TI德州仪器 MAX2044 产品介绍

2026-04-14 0次

说明

2300MHz至4000MHz RF频率范围
2600MHz至4300MHz LO频率范围
50MHz至500MHz IF频率范围
7.7dB转换损耗
8.5dB噪声系数
+32.5dBm (典型值)输入IP3
21dBm (典型值)输入1dB压缩点
P_RF = -10dBm时，具有68dBc (典型值)的2RF - 2LO杂散抑制
集成LO缓冲器
内部RF和LO非平衡变压器支持单端输入
-3dBm至+3dBm的低LO驱动
引脚相似于MAX2029/MAX2031 650MHz至1000MHz系列混频器和MAX2039/MAX2041/MAX2042 1700MHz至3000MHz系列混频器
采用5.0V或3.3V单电源供电
外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

特性

MAX2044单路、高线性度上/下变频混频器可为2300MHz至4000MHz的LTE、WiMAX™以及MMDS无线基础设施应用提供+32.5dBm输入IP3、8.5dB噪声系数和7.7dB转换损耗。MAX2044具有2600MHz至4300MHz较宽的LO频率范围，可用于所有2.5GHz和3.5GHz应用中的低端或高端LO注入结构。

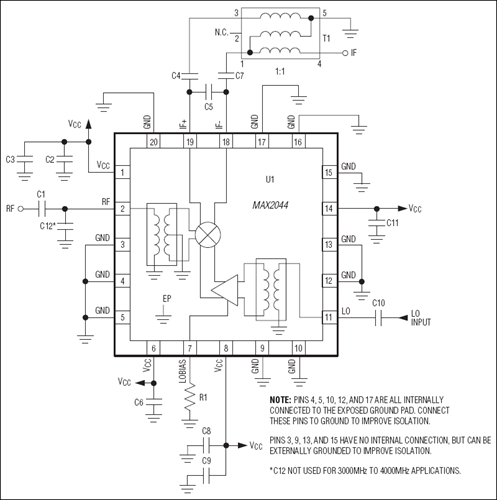

除具有优异的线性度和噪声性能外，MAX2044还具有非常高的元件集成度。该器件包括一个双平衡无源混频器核、一个LO缓冲器以及支持单端RF和LO输入的片内非平衡变压器。MAX2044需要一个标称0dBm的LO驱动，电源电流在V_CC = 5.0V时的典型值为138mA、在V_CC = 3.3V时为121mA。

MAX2044与MAX2029/MAX2031 650MHz至1000MHz混频器以及MAX2039/MAX2041/MAX2042 1700MHz至3000MHz混频器引脚相似。这使得该系列上/下变频混频器非常适合多个频段采用相同PCB布局的应用。

MAX2044采用紧凑的20引脚、薄型QFN (5mm x 5mm)封装，带有裸焊盘。在-40°C至+85°C扩展级温度范围内，可保证电气性能。
