TI德州仪器 MAX19997A 产品介绍

2026-04-14 0次

说明

1800MHz至2900MHz RF频率范围
1950MHz至3400MHz LO频率范围
50MHz至500MHz IF频率范围
支持低端和高端LO注入
8.7dB转换增益
+24dBm输入IP3
10.3dB噪声系数
+11.3dBm输入1dB压缩点
P_RF = -10dBm时，具有70dBc (典型值)的2 x 2杂散抑制
双通道理想用于分集接收器应用
集成LO缓冲器
内部LO和RF非平衡变压器支持单端输入
-3dBm至+3dBm的低LO驱动
引脚兼容于MAX19999 3000MHz至4000MHz混频器
引脚相似于MAX9995和MAX19995/MAX19995A 1700MHz至2200MHz混频器以及MAX9985和MAX19985A 700MHz至1000MHz混频器
42dB通道间隔离
采用5.0V或3.3V单电源供电
外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

特性

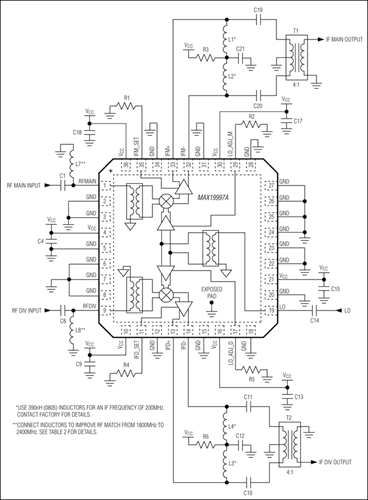

MAX19997A双通道下变频混频器是通用、高集成度、多功能下变频器，可为1800MHz至2900MHz基站应用提供高线性度性能和低噪声系数。MAX19997A完全支持2300MHz至2900MHz的WiMAX™、LTE、WCS以及MMDS无线基础设施应用中的低端和高端LO注入架构，低端配置下可提供8.7dB增益、+24dBm输入IP3和10.3dB NF，高端配置下可提供8.7dB增益、+24dBm输入IP3和10.4dB NF。每个RF端口外加一个调谐元件(旁路电感)，可将高端LO注入架构的范围进一步向下扩展至1800MHz。

该器件在RF和LO端口集成有非平衡变压器，此外器件还包含一个LO缓冲器、两个双平衡混频器和一对差分IF输出放大器。MAX19997A需要一个典型值为0dBm的LO驱动，电源电流保证低于420mA，以达到预期的线性度指标。

MAX19997A采用紧凑的6mm x 6mm、36引脚、薄型QFN无铅封装，带有裸焊盘。在T_C = -40°C至+100°C的扩展级温度范围内，可保证电气性能。

应用
