TI德州仪器 MAX19996 产品介绍
2026-04-14
0次
说明
- 2000MHz至3000MHz RF频率范围
- 1800MHz至2550MHz LO频率范围
- 50MHz至500MHz IF频率范围
- 8.7dB (典型值)转换增益
- 9.6dB (典型值)噪声系数
- +24.5dBm (典型值)输入IP3
- +11dBm (典型值)输入1dB压缩点
- PRF = -10dBm时，具有69dBc (典型值)的2RF-2LO杂散抑制
- 集成LO缓冲器
- 内部RF和LO非平衡变压器支持单端输入
- 低至-3dBm至+3dBm的LO驱动
- 引脚兼容于MAX19996A 2300MHz至3900MHz混频器
- 引脚相似于MAX9993/MAX9994/MAX9996 1700MHz至2200MHz混频器以及MAX9984/MAX9986 400MHz至1000MHz混频器
- 采用+5.0V或+3.3V单电源供电
- 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式
特性

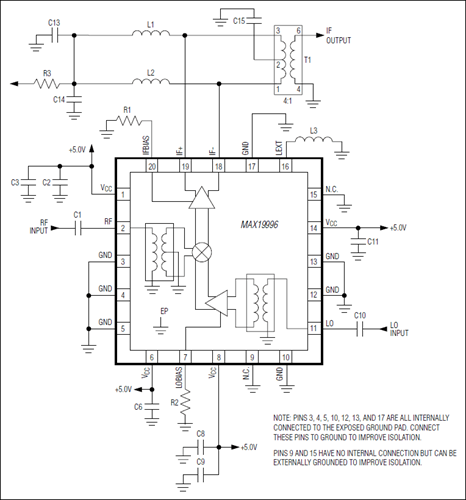

MAX19996单路、高线性度下变频混频器可为2000MHz至3000MHz的WCS、LTE、WiMAX™以及MMDS无线基础设施应用提供8.7dB转换增益、+24.5dBm IIP3和9.6dB噪声系数。该混频器具有1800MHz至2550MHz LO频率范围，理想用于低端LO注入接收器结构。MAX19996A支持高端LO注入，该器件与MAX19996引脚、功能兼容。
除具有优异的线性度和噪声性能外，MAX19996还具有非常高的元件集成度。该器件包括一个双平衡无源混频器核、一个IF放大器以及一个LO缓冲器。片内集成的非平衡变压器使器件能够接收单端RF和LO输入。MAX19996需要一个标称0dBm的LO驱动，电源电流在VCC = +5.0V时的典型值为230mA、在VCC = +3.3V时为149.5mA。
MAX19996与MAX19996A 2300MHz至3900MHz混频器引脚兼容，并与MAX9984/MAX9986 400MHz至1000MHz混频器以及MAX9993/MAX9994/MAX9996 1700MHz至2200MHz混频器引脚相似。这使得该系列下变频混频器非常适合多个频段采用相同PCB布局的应用。
MAX19996采用紧凑的、5mm x 5mm、20引脚、薄型QFN无铅封装，带有裸焊盘。在-40°C至+85°C扩展级温度范围内，可保证电气性能。
应用
- 2.3GHz WCS基站
- 2.5GHz WiMAX和LTE基站
- 2.7GHz MMDS基站
- 固定宽带无线接入
- 军用系统
- 个人移动无线装置
- 无线本地环路
