说明

特性

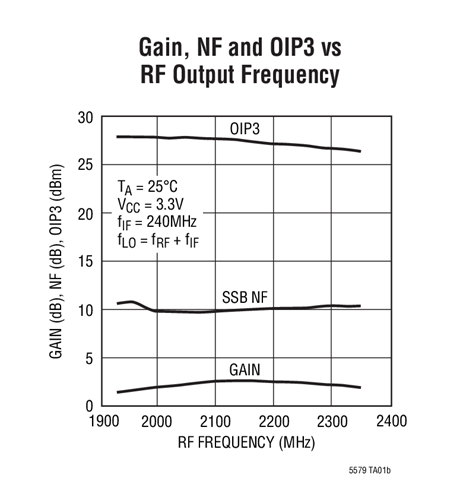

LT^®5579 混频器是一款高性能上变频混频器，专为 1.5GHz 至 3.8GHz 范围内的频率而优化。单端 LO 输入和 RF 输出端口简化了电路板布局，并降低了系统成本。该混频器仅需 –1dBm 的 LO 功率，而且，平衡设计产生了至 RF 输出的低 LO 信号泄漏。在 2.6GHz 工作频率条件下，LT5579 提供了 1.3dB 的高转换增益、+26dBm 的高 OIP3 和一个 –157.5dBm/Hz 的低噪声层 (在 –5dBm RF 输出信号电平条件下)。

LT5579 提供了无源混频器的一种高性能替代方案。与具有高转换损耗并需要高 LO 驱动电平的无源混频器不同，LT5579 可在低得多的 LO 输入电平条件下提供转换增益，而且对 LO 功率电平变化不太敏感。较低的 LO 驱动电平要求，再加上卓越的 LO 泄漏性能，将降低输出信号的 LO 信号污染。

应用

• GSM/EDGE、W-CDMA、UMTS、LTE 和 TD-SCDMA 基站
• 2.6GHz 和 3.5GHz WiMAX 基站
• 2.4GHz ISM 频段发送器
• 高性能发送器
