TI德州仪器 LT5560 产品介绍
2026-04-14
0次
说明
- 上变频或下变频应用
- 噪声指数：典型值为 9.3dB (在 900MHz 输出频率)
- 转换增益：典型值为 2.4dB
- IIP3：典型值为 9dBm (在 ICC = 10mA)
- 可调电源电流：4mA 至 13.4mA
- 低 LO 驱动电平：-2dBm
- 单端或差分 LO
- 端口至端口的高隔离度
- 具有低断态漏电流的使能控制
- 2.7V 至 5V 单电源

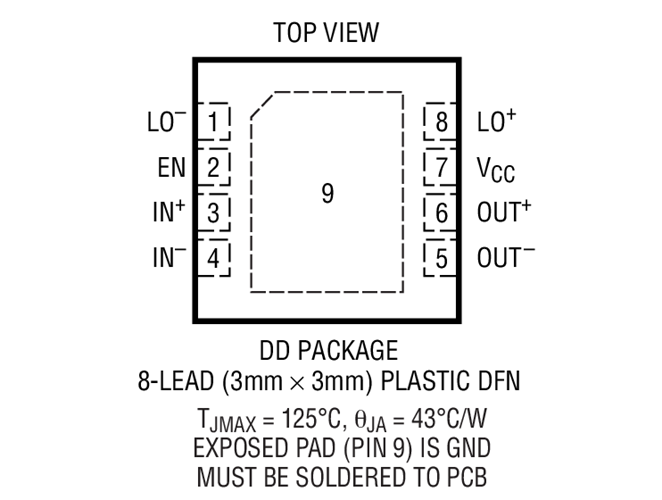

- 小型 3mm x 3mm DFN 封装
特性
LT®5560 是一款低功率、高性能宽带有源混频器。该双平衡混频器可采用一个单端 LO 电源来驱动，而且只需要 -2dBm 的 LO 功率。这种平衡设计使 LO 到输出泄漏低，而且集成输入放大器具有卓越的 LO 至 IN 隔离度。信号端口可在很宽的频率范围实现阻抗匹配，从而使 LT5560 能够在众多应用中被用作一个上变频或下变频混频器。
LT5560 具有 10mA 的电源电流特性；然而，DC 电流则是可调的，这使得能够利用单个电阻器来针对每种应用进行性能的优化。例如：当偏置施加13.4mA 的最大电源电流上时，对于一个 900MHz 输出，典型的上变频混频器 IIP3为+10.8dBm。应用
- 便携式无线设备
- CATV/DBS 接收机
- WiMAX 无线电通信装置
- PHS 基站
- RF 仪表
- 微波数据链路
- VHF/UHF 双向无线电通信装置
