TI德州仪器 HMC571-Die 产品介绍
2026-04-14
0次
说明
- 转换增益： 11 dB
- 镜像抑制： 24 dB
- 2 LO至RF隔离： 40 dB
- 噪声系数： 3 dB
- 输入IP3： +5 dBm
- 裸片尺寸： 2.33 x 2.51 x 0.10 mm
特性

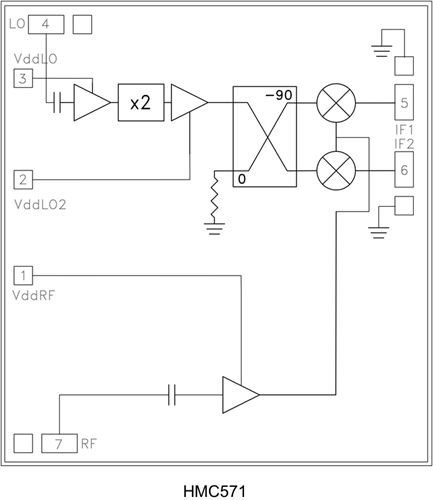

HMC571是一款紧凑型GaAs MMIC I/Q下变频器芯片，在整个频段内提供10 dB小信号换换增益、3 dB噪声系数和24 dB镜像抑制性能。 该器件采用LNA，后接由x2有源倍频器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。
它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。 以下所示的所有数据均通过安装在50 Ω测试夹具中的芯片获取，且包括每个端口上直径为1 mil、长度为20 mil的焊线效应。 该产品为混合型镜像抑制混频器下变频器组件的小型替代器件。
应用
- 点对点
- 点对多点无线电
- 军用雷达、EW和ELINT
- 卫星通信
