TI德州仪器 LT5557 产品介绍

2026-04-14 0次

说明

宽 RF 频率范围：400MHz 至 3.8GHz

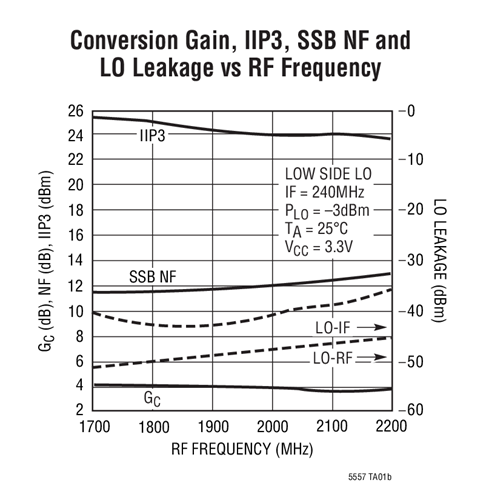

高输入 IP3：
- 25.6dBm (在 900MHz)
- 24.7dBm (在 1950MHz)
- 23.7dBm (在 2.6GHz)
转换增益：
- 3.3dB (在 900MHz)
- 2.9dB (在 1950MHz)
–3dBm LO 驱动电平
低 LO 泄漏
低噪声系数：
- 10.6dB (在 900MHz)
- 11.7dB (在 1950MHz)
低功耗: 3.3V/269mW
50Ω 单端 RF 和 LO 端口
极少的外部组件

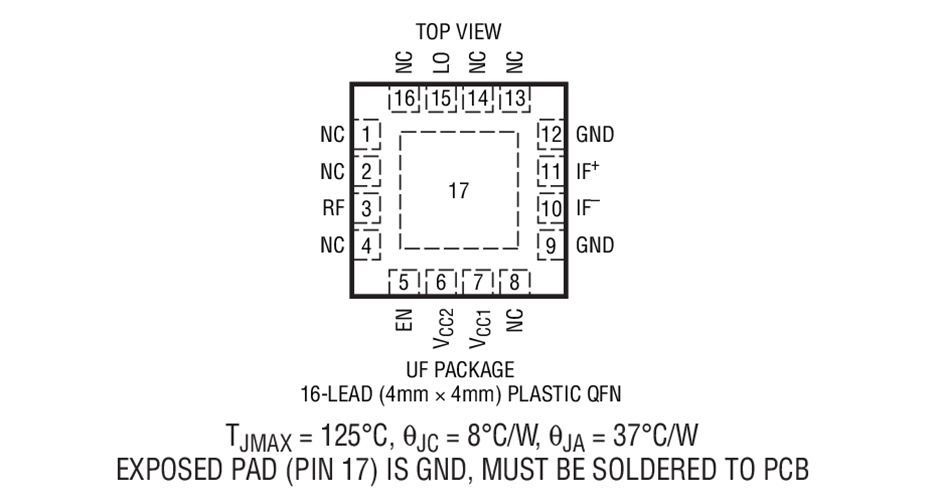

16 引脚 (4mm x 4mm) QFN 封装

特性

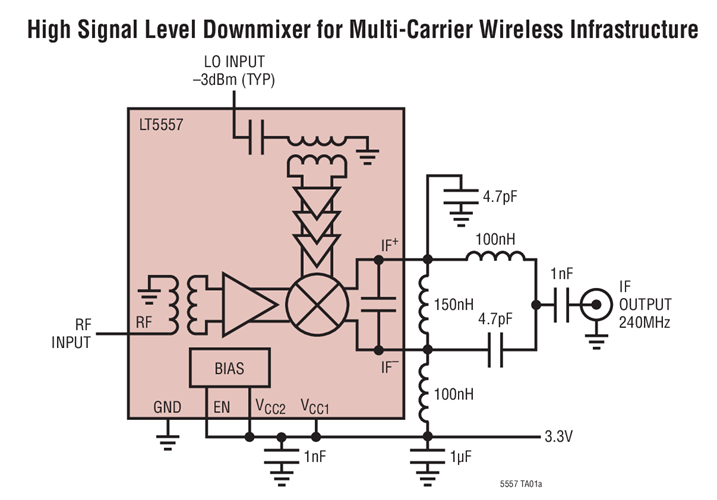

LT^®5557 有源混频器专为高线性度、宽动态范围下变频器应用而优化。该 IC 包括一个用于驱动双平衡混频器的高速差分 LO 缓冲放大器。RF 和 LO 输入端上的宽带、集成变压器负责提供单端 50Ω 接口。差分 IF 输出可提供至差分 IF 滤波器和放大器的便利连接，也可轻松地实现匹配以驱动 50Ω 单端负载 (采用或不采用外部变压器均可)。

RF 输入在 1.6GHz 至 2.3GHz 频率范围内进行了至 50Ω 的内部匹配处理，而 LO 输入则在 1GHz 至 5GHz 频率范围内进行了至 50Ω 的内部匹配处理。利用简单的外部匹配处理即可轻松实现两个端口的频率范围扩展。IF 输出进行了部分匹配处理，并可用于高达 600MHz 的 IF 频率。

LT5557 的高集成度较大限度地减少了总体解决方案的成本、电路板占用空间和系统级偏差。
