TI德州仪器 MAX9986A 产品介绍

2026-04-14 0次

说明

815MHz至1000MHz RF频率范围

960MHz至1180MHz LO频率范围(MAX9986A/MAX9986)

570MHz至850MHz LO频率范围(MAX9984)

50MHz至250MHz IF频率范围

8.2dB转换增益

+25dBm输入IIP3

+14.8dBm输入1dB压缩点

10dB噪声指数

P_RF = -10dBm时，具有 69dBc 2LO-2RF杂散抑制

内置LO缓冲

内置RF和LO单端输入非平衡变压器

-3dBm至+3dBm的LO驱动

内置SPDT LO开关，LO1至LO2隔离度49dB ，开关时间50ns

引脚兼容于MAX9994/MAX9996 1700MHz至3000MHz混频器

与MAX9993功能兼容

外部电流设置电阻为混频器提供低功耗/降低性能工作模式选择

提供无铅封装

特性

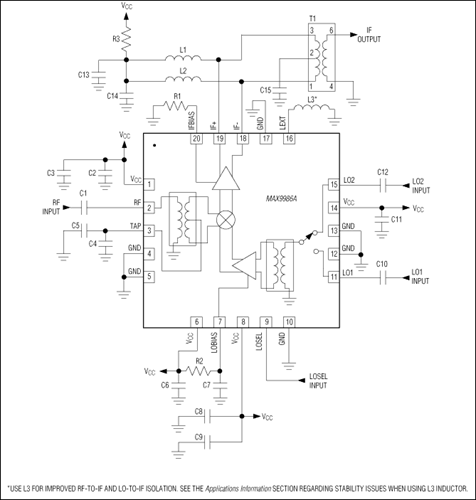

MAX9986A高线性度下变频混频器具有8.2dB增益、+25dBm IIP3和10dB NF，适用于815MHz至1000MHz基站接收机。在960MHz至1180MHz LO频率范围内，这款特殊的混频器非常适合高边LO注入接收架构。MAX9984支持低边LO注入，并与MAX9986A引脚和功能兼容。

除具有优异的线性特性和噪声指标外，MAX9986A还具有极高的集成度。该器件包括一个双平衡无源混频器核、IF放大器、双输入LO选择开关以及LO缓冲器。片内非平衡变压器使器件能够接收单端RF和LO输入。MAX9986A需要一个额定0dBm的LO驱动，并确保其电源电流应低于250mA。

MAX9986A是MAX9986的派生型号，提高了大信号保护能力。MAX9984/MAX9986/MAX9986A与MAX9994/MAX9996 1700MHz至3000MHz混频器引脚兼容，因此，该系列下变频混频器非常适合相同PCB布局提供双频工作的应用。MAX9986A还与MAX9993功能兼容。

MAX9986A提供紧凑的20引脚、薄型裸焊盘QFN封装(5mm x 5mm)。在-40°C至+85°C扩展级温度范围内可确保其电气性能。
