TI德州仪器 AD8342 产品介绍
2026-04-14
0次
说明
- 宽带RF、LO和IF端口
- 转换增益：3.7 dB
- 噪声系数：12.2 dB
- 输入IP3：22.7 dBm
- 输入P1dB：8.3 dBm
- LO驱动：0 dBm
- 差分高阻抗RF输入端口
- 单端50 Ω LO输入端口
- 开集IF输出端口
- 单电源供电：5 V (98 mA)
- 省电模式

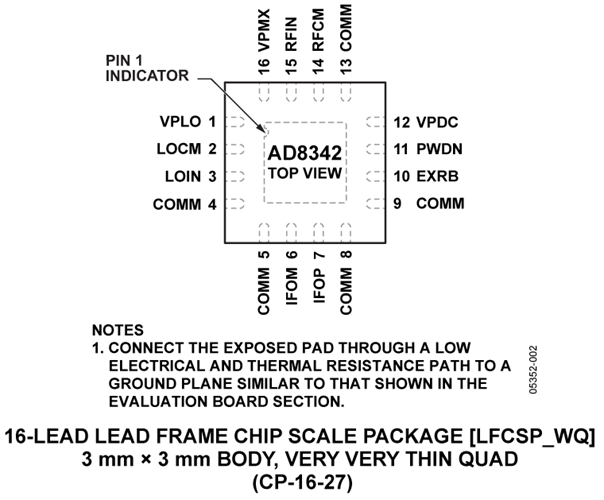

- 裸露焊盘LFCSP封装：3 mm × 3 mm
特性

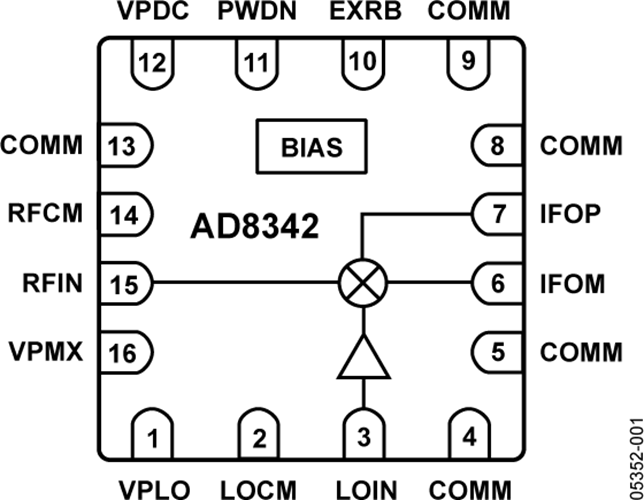

AD8342是一款高性能、宽带有源混频器，非常适合要求严格的接收通道应用，这些应用要求所有端口均具有宽带宽，并且交调失真和噪声系数极低。
AD8342的典型变频增益为3.7 dB，RF频率为238 MHz。集成的LO驱动器以低LO驱动电平提供50 Ω输入阻抗，有助于将外部元件数降至较少。
差分高阻抗宽带RF端口很容易与有源器件和无源滤波器接口。RF输入接受高达1.6 V峰峰值或8 dBm（相对于50 Ω，P1dB）的输入信号。
开集差分输出提供出色的平衡性能，可以与差分滤波器或中频放大器结合使用，例如 AD8370，AD8375，AD8351，AD8352或ADL5561。利用匹配网络或平衡-非平衡变压器，也可以将这些输出转换为单端信号。当偏置到VPOS供电轨时，这些输出能够产生2 V峰峰值摆幅。
AD8342采用ADI公司专有的高性能SiGe IC工艺制造，提供16引脚LFCSP封装，工作温度范围为−40°C至+85°C，同时提供评估板。
应用
- 蜂窝基站接收机
- ISM接收机
- 无线电链路
- RF 仪器仪表
