TI德州仪器 LT5527 产品介绍

2026-04-14 0次

说明

50Ω 单端 RF 和 LO 端口
宽 RF 频率范围：400MHz 至 3.7GHz^*
高输入 IP3：
- 在 900MHz 为 24.5dBm
- 在 1900MHz 为 23.5dBm
转换增益：
- 在 900MHz 为 3.2dB
- 在 1900MHz 为 2.3dB
集成 LO 缓冲器：低 LO 驱动电平
高 LO-RF 和 LO-IF 隔离度
低噪声系数：
- 在 900MHz 为 11.6dB
- 在 1900MHz 为 12.5dB
外部组件数目非常少
使能功能
4.5V 至 5.25V 电源电压范围

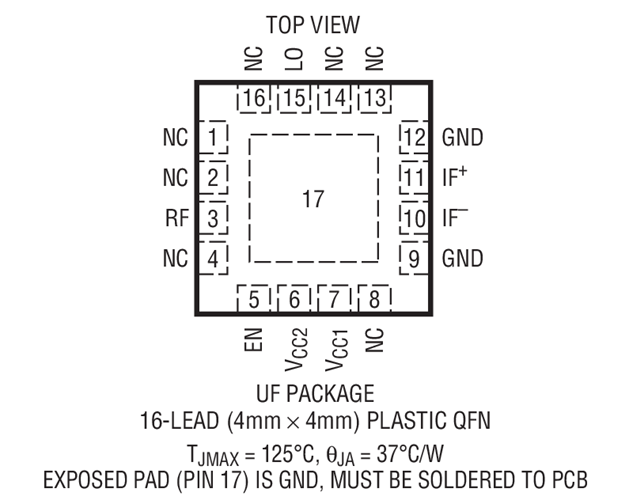

16 引脚 (4mm x 4mm) QFN 封装

特性

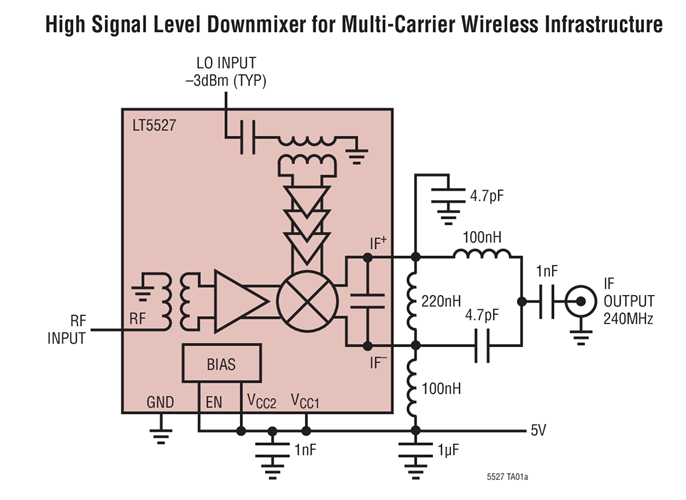

LT^®5527 有源混频器专为高线性度、宽动态范围下变频器应用而优化。该 IC 包括一个用于驱动双平衡混频器的高速差分 LO 缓冲放大器。RF 和 LO 输入端上的宽带、集成变压器提供了单端 50Ω 接口。差分 IF 输出可提供至差分 IF 滤波器和放大器的便利连接，也可轻松地实现匹配以驱动 50Ω 单端负载 (采用或不采用外部变压器均可)。

RF 输入在 1.7GHz 至 3GHz 的频率范围内被内部匹配至 50Ω，而 LO 输入则在 1.2GHz 至 5GHz 范围内被内部匹配至 5GHz。利用简单的外部匹配处理即可轻松实现两个端口的频率范围扩展。IF 输出进行了部分匹配处理，并可用于高达 600MHz 的 IF 频率。

LT5527 的高集成度较大限度地减少了总体解决方案的成本、电路板占用空间和系统级偏差。
