说明

特性

MAX9996高线性度下变频混频器可为1700MHz至2200MHz UMTS/W-CDMA、DCS和PCS基站接收机应用提供8.3dB增益、+26.5dBm IIP3和9.7dB NF。该混频器具有1900MHz至2400MHz LO频率范围，适合高侧LO注入接收器结构。MAX9994支持低侧LO注入，该器件与MAX9996引脚、功能兼容。

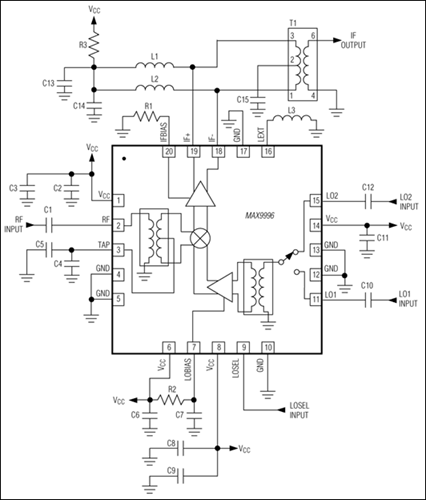

除具有优异的线性度和噪声性能外，MAX9996还具有元件高度集成特性。该器件包括一个双平衡无源混频器核、一个IF放大器、一个双输入LO选择开关以及一个LO缓冲。片内集成平衡转换器使器件能够接收单端RF和LO输入。MAX9996需要一个标称0dBm的LO驱动，电源电流保证高于240mA。

MAX9994/MAX9996与MAX9984/MAX9986 815MHz至995MHz混频器引脚兼容，该系列下变频混频器非常适合两个频段采用相同PCB布局的应用。MAX9996还与MAX9993功能兼容。

MAX9996提供紧凑的20引脚、带裸焊盘的薄型TQFN封装(5mm x 5mm)。在-40°C至+85°C扩展温度范围内，可保证电气性能。

应用

• cdmaOne™与cdma2000®基站
• DCS 1800/PCS 1900 EDGE基站
• 数字与扩频通信系统
• 固定宽带无线接入
• 微波链路
• 军用系统
• PHS/PAS基站预校正接收器
• 个人移动无线装置(PMR)
• UMTS/WCDMA基站
• 无线本地环路(WLL)
