TI德州仪器 MAX9994 产品介绍

2026-04-14 0次

说明

1400MHz至2200MHz RF频率范围
1400MHz至2000MHz LO频率范围(MAX9994)
1900MHz至2400MHz LO频率范围(MAX9996)
40MHz至350MHz IF频率范围
8.3dB转换增益
+26.2dBm输入IP3
+12.6dBm输入1dB压缩点
9.7dB噪声系数
P_RF = -10dBm时具有67dBc 2RF - 2LO杂散抑制
集成LO缓冲器
集成RF和LO非平衡变压器，用于单端输入
-3dBm至+3dBm低LO驱动
内置SPDT LO开关，具有45dB LO1至LO2隔离和50ns开关时间
引脚兼容于MAX9984/MAX9986 815MHz至995MHz混频器
功能兼容于MAX9993
外部电流设定电阻为工作在低功耗/低性能指标模式的混频器提供选项

特性

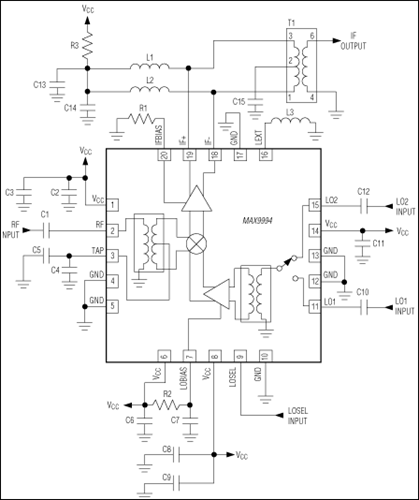

MAX9994是具有高线性度的下变频混频器，为1400MHz至2200MHz UMTS/WCDMA、DCS与PCS基站接收器提供8.3dB增益、+26dBm IIP3和9.7dB NF。利用1400MHz至2000MHz较宽的LO范围，MAX9994能够用于高边和低边LO注入架构，具体取决于所要求的RF频带。MAX9996支持更高的LO频率，该器件的引脚和功能兼容于MAX9994。

除了提供出色的线性度和噪声性能，MAX9994还可以获得更高的元件集成度。该器件包含双平衡的无源混频器内核、IF放大器、双输入LO可选开关和LO缓冲器。该器件还集成了片上非平衡变压器，允许单端RF和LO输入。MAX9994需要0dBm标称值的LO驱动器，电源电流确保低于235mA。

MAX9994/MAX9996与MAX9984/MAX9986 815MHz至995MHz混频器引脚兼容，整个系列的下变频器采用相同的PCB即可用于两个不同频段。MAX9994还与MAX9993功能兼容。

MAX9994采用紧凑的、带裸露焊盘的20引脚、薄型QFN封装(5mm x 5mm)。在-40°C至+85°C扩展温度范围内可以确保电气性能。
