TI德州仪器 LT5522 产品介绍
2026-04-14
0次
说明
- 内部片上 RF 输入变压器
- 50Ω 单端 RF 和 LO 端口
- 高输入 IP3：+25dBm/ 900MHz
+21.5dBm/ 1900MHz - 低功耗：280mW (典型值)
- 集成 LO 缓冲器：低 LO 驱动电平
- 高 LO-RF 和 LO-IF 隔离度
- 宽 RF 频率范围：0.6GHz 至 2.7GHz*
- 外部组件非常少
- 使能功能
- 4.5V 至 5.25V 电源电压范围

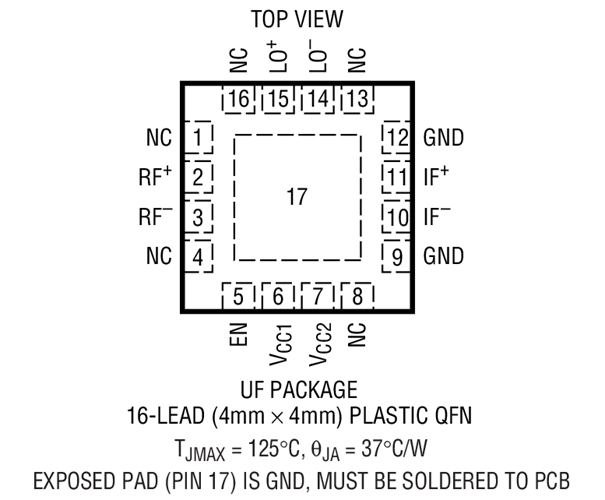

- 16 引脚 (4mm x 4mm) QFN 封装
特性
LT®5522 有源下变频混频器专为包括电缆和无线基础设施在内的高线性度下变频应用而优化。该 IC 包括一个用于驱动双平衡混频器的高速差分 LO 缓冲放大器。LO 缓冲器被内部匹配成宽带单端操作方式，且无需外部组件。
RF 输入端口包括一个集成 RF 变压器，并被内部匹配到 1.2G 到 2.3G 的频带内，且无需外部组件。采用一个分流电容器或电感器可将 RF 输入匹配分别下移至 600MHz 或上移至 2.7GHz。该器件所具有的高集成度较大限度地降低了总体解决方案的成本、电路板占用空间和系统级偏差。
LT5522 具有性能高、外形小且没有额外功耗的特点。
*可在一个更宽的频率范围内工作，但器件性能有所下降。请咨询凌特公司的工厂以获得相关的信息和帮助。
应用
- 蜂窝、PCS 和 UMTS 频段基础设施
- CATV 下行链路基础设施
- 2.4GHz ISM
- 高线性度下变频器应用
