TI德州仪器 LT5519 产品介绍
2026-04-14
0次
说明
- 宽 RF 频率范围：0.7GHz 至 1.4GHz
- 17.1dBm 典型输入 IP3 (在 1GHz)
- 片内 RF 输出变压器
- 片内 50Ω 匹配 LO 和 RF 端口
- 单端 LO 和 RF 操作
- 集成的 LO 缓冲器：–5dBm 驱动电平
- 低的 LO 至 RF 泄漏：–44dBm (典型值)
- 噪声指数：13.6dB
- 宽 IF 频率范围：1MHz 至 400MHz
- 具有低断态漏电流的启用功能
- 单 5V 电源

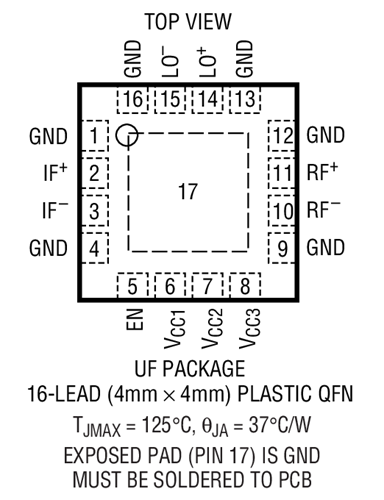

- 小外形 16 引脚 QFN 塑料封装
特性
LT®5519 混频器是专为满足无线和电缆基础设施发射系统的高线性度要求而设计的。一个高速、内部 50Ω 匹配的 LO 放大器负责驱动一个双平衡混频器内核，允许使用一个低功率的单端 LO 信号源。该器件集成了一个 RF 输出变压器，从而免除了在 RF 输出端上增设外部匹配组件的需要，同时缩减了系统成本、组件数目、电路板面积和系统级变化。IF 端口可容易地匹配至宽广的频率范围，以适用于许多不同的应用。
当 IF 输入信号电平为 –10dBm 时，LT5519 混频器可在 1GHz 条件下提供 +17.1dBm 的典型输入三阶截取点。输入 1dB 压缩点通常为 +5.5dBm。该 IC 仅需单 5V 电源。
应用
- 无线基础设施
- 电缆下行链路基础设施
- 点对点和单点对多点数据通信
- 高线性度频率转换
