TI德州仪器 LT5512 产品介绍
2026-04-14
0次
说明
- 宽带 RF、LO 和 IF 操作
- 高输入 IP3：
- >20dBm (30MHz 至 900MHz)
- +17dBm (在 1900MHz)
- 典型转换增益：1dB
- SSB 噪声指数：
- 11dB (在 900MHz)
- 14dB (在 1900MHz)
- 集成 LO 缓冲器：不易受 LO 驱动电平的影响
- 单端或差分 LO 驱动
- 高 LO-RF 隔离度
- 使能功能
- 4.5V 至 5.25V 电源电压范围

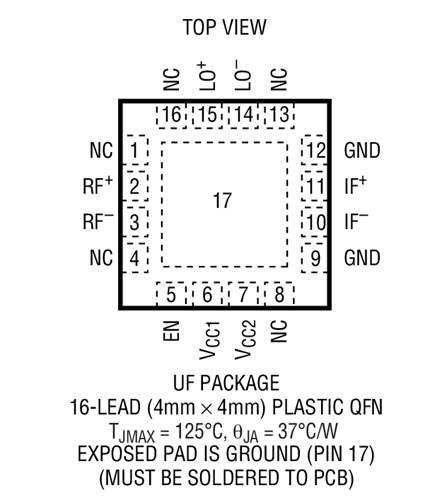

- 4mm × 4mm QFN 封装
特性
LT®5512 是一款有源双平衡混频器 IC，专为高线性度 HF、VHF 和 UHF 应用而优化。该 IC 包括一个用于驱动混频器的集成 LO 缓冲器放大器和一个用于改善 LO-RF 隔离度的 RF 缓冲器放大器。内部偏置电路免除了增设精准外部电阻器的需要，并允许采用使能控制 (EN) 引脚来关断器件。
外部匹配的 RF 和 IF 端口使得混频器能够在非常低 (1MHz 以下) 或高达 3GHz 的频率条件下使用。差分 LO 输入是专为单端或差分输入驱动而设计的。
LT5512 是无源二极管混频器的一种高线性度替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同，LT5512 提供了转换增益且所需的 LO 驱动电平低得多。
应用
- HF/VHF/UHF 混频器
- 蜂窝/PCS/UMTS 基础设施
- 高线性度混频器应用
- ISM 频段接收机

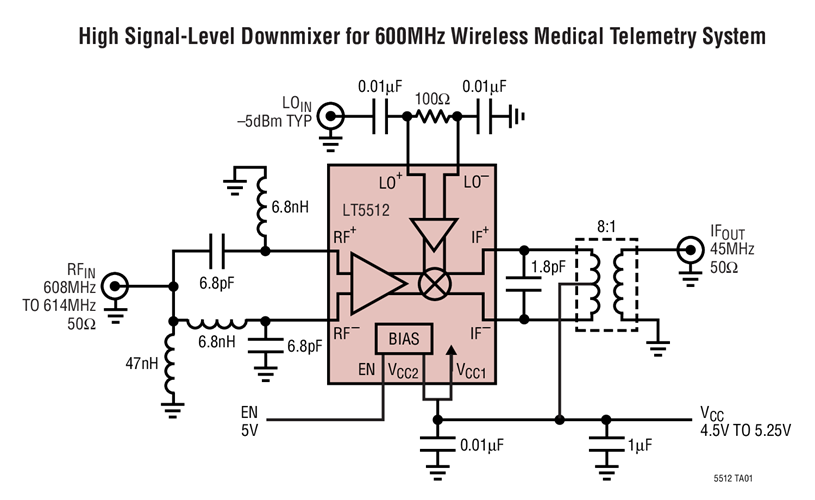

- 无线医用遥测系统 (WMTS)
