TI德州仪器 LT5511 产品介绍
2026-04-14
0次
说明
- 达 3000MHz 的宽 RF 输出频率范围
- 宽带 RF 和 IF 操作
- +17dBm 典型输入 IP3 (在 950MHz 条件下)
- 用于 1dB RF 输出压缩的 +6dBm IF 输入
- 集成 LO (本机振荡器) 缓冲器：-10dBm 驱动电平
- 单端或差分 LO 输入
- 双平衡混频器
- 使能功能
- 单 4.0V 至 5.25V 电源电压范围

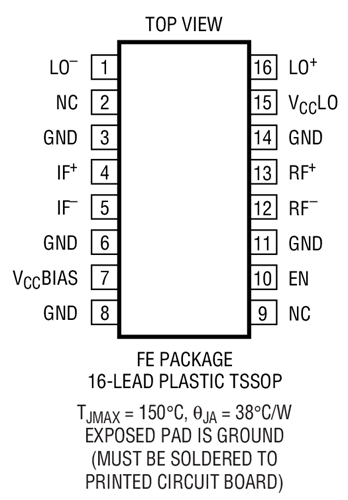

- 16 引脚 TSSOP 裸露衬垫封装
特性
LT®5511 是专为满足电缆电视 (CATV) 基础设施下行发射器和无线基础设施发射系统的高线性度要求而设计的。该 IC 包括一个用于驱动一个双平衡混频器的差分 LO 缓冲器放大器。LO、RF 和 IF 端口能容易地与众多的频率相匹配，以适应不同应用的需要。LO 缓冲器所具有的高性能允许采用一个单端信号源，从而免除了增设一个 LO 平衡-不平衡变压器的需要。

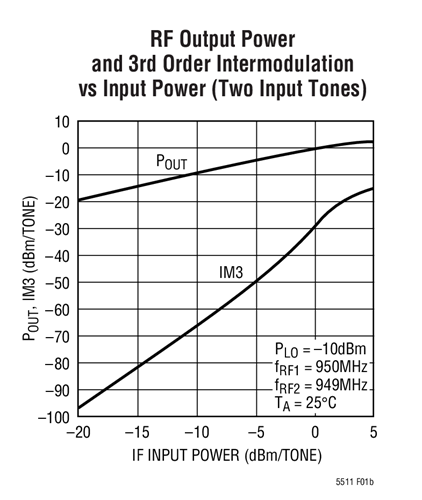

LT5511 混频器可在 950MHz 条件下提供 +17dBm 的典型输入三阶截取点，并在 1900MHz 条件下提供 +15.5dBm IIP3，且 IF 输入信号电平为 -5dBm。输入 1dB 压缩点一般为 +6dBm。
应用

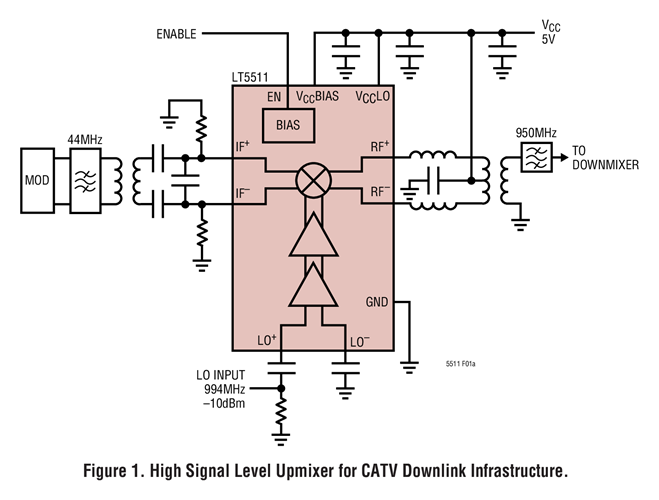

- CATV 下行线路基础设施
- 无线基础设施
- 高线性度混频器应用
