说明

特性

AD8343是一款高性能、宽带有源混频器，具有极低交调失真，所有端口均具有宽带宽，非常适合要求严格的发射应用或接收通道应用。

AD8343的典型变频增益为7 dB。集成的LO驱动器以低LO驱动电平，支持50 Ω差分输入阻抗，有助于将外部元件数降至较少。

开发差分输入可以直接与差分滤波器接口，或通过平衡-不平衡变换器（变压器）驱动，由单端源提供平衡驱动。

开集差分输出可以用来驱动差分中频信号接口，或通过匹配网络或变压器转换为单端信号。以VPOS电源电压为中心时，输出摆幅为±1 V。

LO驱动器电路的典型功耗为15 mA。可利用两个外部电阻来设置混频器内核电流，以达到要求的性能，总电流为20 mA至60 mA。采用5 V单电源供电时，相应的功耗为100 mW至300 mW。

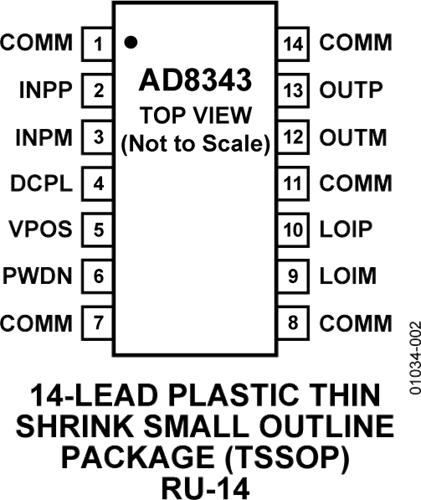

AD8343采用ADI公司的高性能25 GHz硅双极性IC工艺制造，提供14引脚TSSOP封装，工作温度范围为−40°C至+85°C，同时提供配置齐全的评估板。
