TI德州仪器 MAX2673 产品介绍
2026-04-14
0次
说明
- RF输出频率：400MHz至2.5GHz
- 低噪声系数：9.3dB（900MHz，MAX2671）
- +2.7V至+5.5V单电源供电
- 高输出交调截取点(OIP3)
- 4.8mA时为5.9dBm (MAX2660)
- 8.3mA时为7.1dBm (MAX2661)
- 3.0mA时为0.7dBm (MAX2663)
- 11.8mA时为9.6dBm (MAX2671)
- 20.5mA时为7.6dBm (MAX2673)
- 关断模式下为1µA
- 超小型表贴封装
特性
MAX2660/MAX2661/MAX2663/MAX2671/MAX2673微型、低成本、低噪声上变频器专为低电压工作而设计，非常适合便携式消费电子设备应用。IF输入端口的信号与本地振荡器(LO)端口的信号使用一个双平衡混频器进行混频。这些上变频器以40MHz和500MHz之间的IF输入频率工作，并且上变频至高达2.5GHz的输出频率。
这些上变频器提供范围广泛的电源电流和输出交调截取点电平，以优化系统性能。电源电流在额定电源电压范围内基本恒定。此外，当器件处于反VSHDN = 0的典型配置时，关断模式下的电源电流可降至1µA以下。

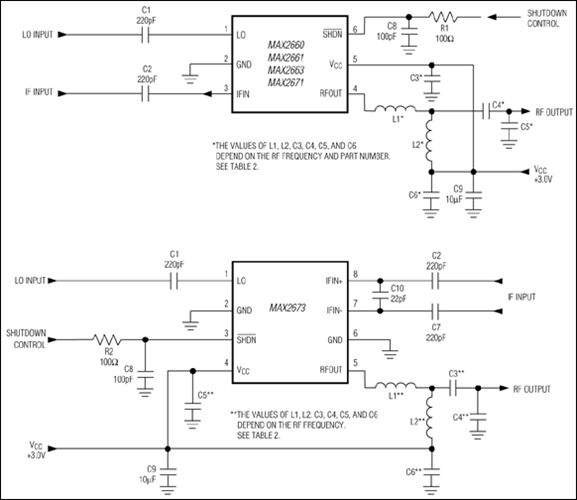

MAX2660/MAX2661/MAX2663/MAX2671系列上变频器采用节省空间的6引脚SOT23封装。对于需要平衡IF端口的应用，可选择8引脚µMAX封装的MAX2673上变频器。
应用
- 400MHz/900MHz/2.4GHz ISM
- 蜂窝电话/无绳电话
- 手持式无线装置
- IEEE 802.11与无线数据
- 个人通信系统(PCS)
- 无线局域网(WLAN)
