AD8340

推荐新设计使用

700 MHz 至1000 MHz RF矢量调制器

TI德州仪器 AD8340 产品介绍
2026-04-14 0次

说明


  • 笛卡尔振幅与相位调制
  • 工作频率范围:700 MHz至1.0 GHz
  • 连续振幅控制范围:−2 dB至−32 dB
  • 连续相位控制范围:0°至360°
  • 输出三阶交调截点:24 dBm
  • 输出1 dB压缩点:11 dBm
  • 输出本底噪声:−149 dBm/Hz(全增益)
  • 可调调制带宽最高可达230 MHz
  • 快速禁用输出功率
  • 4.75 V至5.25 V单电源供电

特性


AD8340矢量调制器可对RF信号执行任意振幅与相位调制。由于RF信号路径为线性,因此原始调制得以保留。该器件可以用作通用RF调制器、可变衰减器/移相器或再调制器。振幅可以控制在最大−2 dB至−32 dB以下的范围内,相位可以在整个360°范围内连续移动。为获得最大增益,AD8340的OP1dB为11 dBm,三阶交调截点为24 dBm,输出本底噪声为−149 dBm/Hz,这些特性均与相位无关。工作频率范围为700 MHz至1.0 GHz。

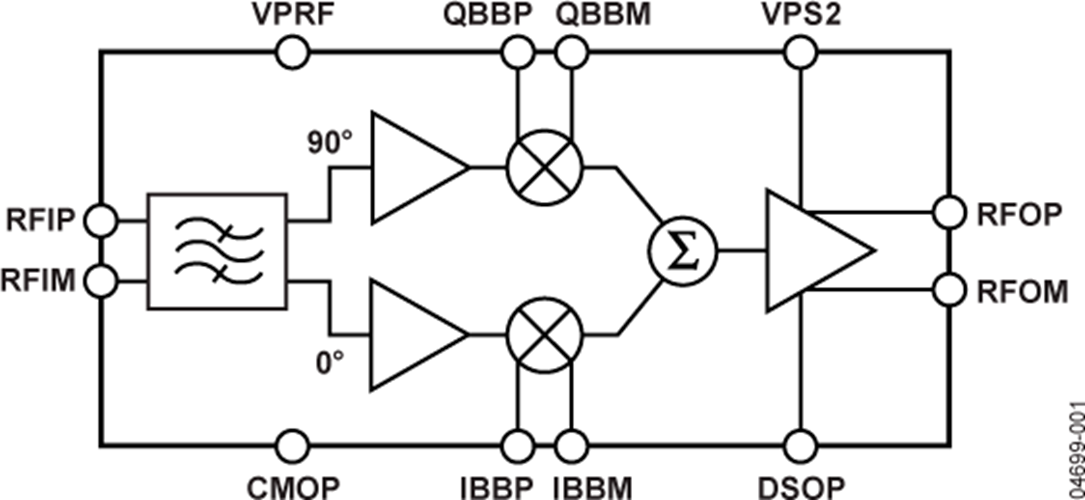

笛卡尔I和Q格式的基带输入控制对RF输入信号的振幅和相位调制。I和Q输入均为直流耦合,具有±500 mV差分满量程范围。最大调制带宽为230 MHz,通过增加外部电容可降低调制带宽,以限制控制线路上的噪声带宽。

RF输入和输出均能以差分或单端形式使用,并且必须交流耦合。在整个工作频率范围内,RF输入和输出阻抗标称值为50 Ω。DSOP引脚可快速禁用输出级,以防其后各级过驱。AD8340采用4.75 V至5.25 V电源供电,功耗约为130 mA。

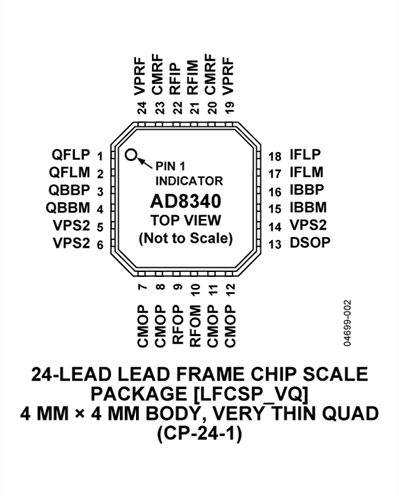

AD8340采用ADI公司的专有高性能25 GHz SOI互补双极性IC工艺制造,提供符合RoHS标准的24引脚LFCSP封装,工作温度范围为−40°C至+85°C,同时提供评估板。

应用

  • RF功率放大器线性化/RF预失真
  • 振幅与相位调制
  • 可变衰减器和移相器
  • CDMA2000、GSM/EDGE线性功率放大器
  • 智能天线
