说明

特性

单芯片RF振幅与移相器

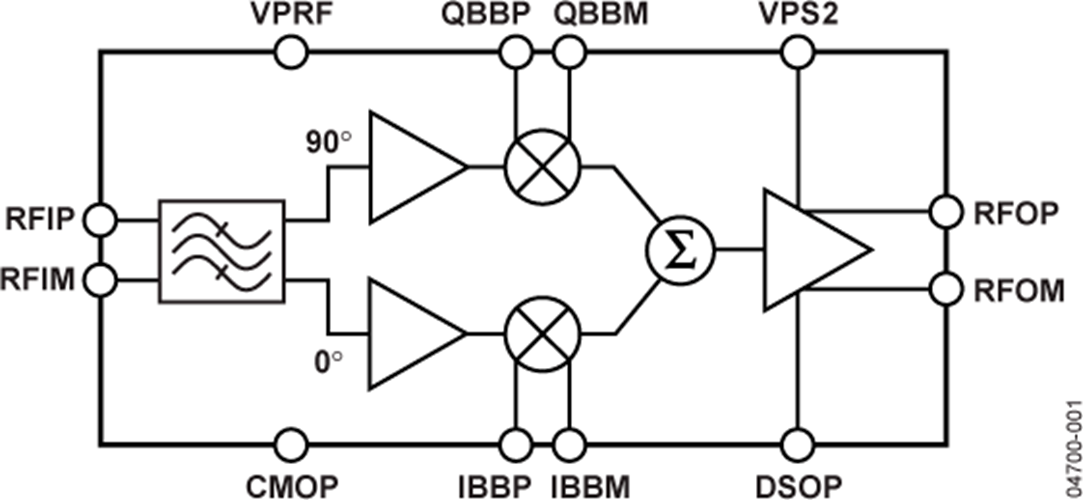

AD8341是一款高性能RF矢量调制器，输入频率范围为1.5 GHz至2.4 GHz，可连续、独立地调整振幅和相位。通过宽带笛卡尔I/Q接口，可实现完整的360°相位调整和30 dB以上的增益控制。I和Q接口提供230 MHz的全功率信号带宽，可通过单端或差分方式驱动，具有±500 mV满量程输入。

AD8341采用24引脚LFCSP封装，额定温度范围为–40°C至+85°C。

供货

提供样片和评估板，产品型号分别为AD8341ACP和AD8341-EVAL。

同类产品

AD8302 - 低频至2.7 GHz RF/IF增益相位检波器

AD8340 - RF矢量调制器，700 MHz至1000 MHz

其它调制器/解调器产品

AD8345 - 250 MHz至1000 MHz低噪声RF/IF调制器

AD8346 - 800 MHz至2.5 GHz低功耗直接上变频调制器

AD8347 - 800 MHz至2.7 GHz直接变频解调器

AD8348 - 50 MHz至1000 MHz RF/IF正交解调器

AD8349 - 700 MHz至2.7G Hz低噪声直接上变频调制器
