说明

特性

MAX2045/MAX2046/MAX2047低成本全集成矢量乘法器用来改变RF信号的幅值与相位。各款器件分别为UMTS (MAX2045)、DCS/PCS (MAX2046)或蜂窝/GSM (MAX2047)频段而优化。这些器件都具有差分RF输入与输出。

MAX2045/MAX2046/MAX2047通过差分I/Q放大器提供矢量调节。I/Q放大器可以与电压和/或电流型数模转换器(DAC)接口。电压输入端针对与电压模式DAC接口而设计，而电流输入端针对与电流模式DAC接口而设计。对于使用单端电压型DAC的应用，还准备了内部2.5V参考电压。这些器件适用于CDMA、多载波CDMA、cdma2000®，以及WB-CDMA等应用。

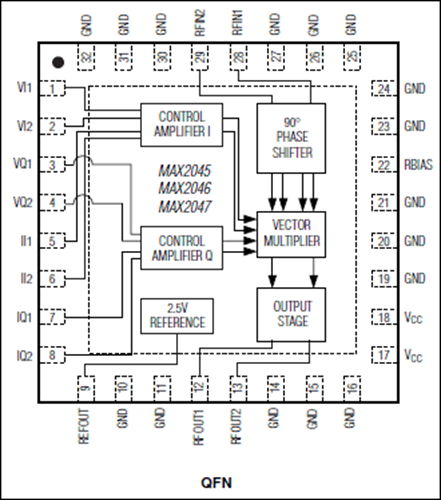

MAX2045/MAX2046/MAX2047工作在4.75V至5.25V单电源下。所有器件都采用紧凑的5mm x 5mm，32引脚薄型QFN底盘裸露的封装。

MAX2045/MAX2046/MAX2047评估板有助于加速设计。请与工厂联系。

应用

• 波束成型应用
• 射频抑制环路
• 射频幅度与相位调节
• UMTS/PCS/DCS/蜂窝/GSM基站前馈与预校正功放
