说明

特性

ADRF5347 是一款利用硅工艺制造的高线性度、反射式单刀四掷 (SP4T) 开关。

ADRF5347 的工作频率范围为 1.8GHz 至 3.8GHz，具有优于 0.42dB 的典型插入损耗和 84dB 典型输入 IP3。该套件对连续波信号的射频输入功率处理能力为 39dBm，对长期演进 (LTE) 信号的平均射频输入功率处理能力为 39dBm，峰值为 49dBm。

ADRF5347 在 +5.0V 的正电源上消耗 2.5mA 的电流，在 -3.4V 的负电源上消耗 0.4mA 的电流。该套件采用低压互补金属氧化物半导体 (LVCMOS)/低压晶体管对晶体管逻辑 (LVTTL) 兼容的控制。

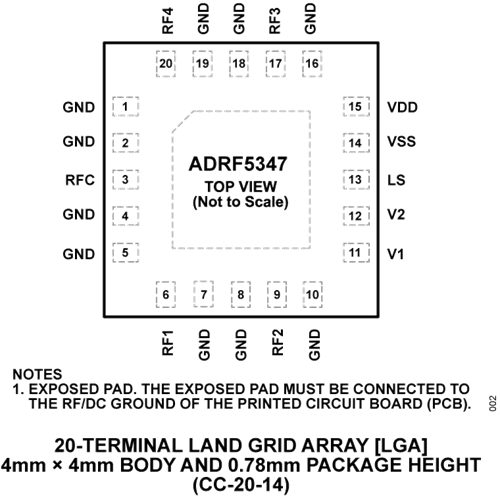

ADRF5347 采用符合 RoHS 标准的 20 端子 4 mm × 4 mm 岸面栅格阵列 (LGA) 封装，并可在 −40°C 至 +105°C 的温度范围内工作。

出色的回波损耗和 IP3 使 ADRF5347 能够在背靠背的配置中用于相移架构。有关更多信息，请参阅背靠背移相器参考设计部分。

应用

• 5G 天线倾斜和波束合成
• 无线基础设施
• 军事和高可靠性应用
• 测试设备
• 引脚二极管替代器件
