TI德州仪器 ADRF5049 产品介绍
2026-04-14
0次
说明
- 超宽带频率范围：9 kHz 至 45 GHz
- 非反射式 50 Ω 设计
- 低插入损耗
- 1.3 dB 至 18 GHz（典型值）
- 2.2 dB 至 40 GHz（典型值）
- 3.3 dB 至 45 GHz（典型值）
- 高隔离
- 44 dB 至 18 GHz（典型值）
- 40 dB 至 40 GHz（典型值）
- 35 dB 至 45 GHz（典型值）
- 高输入线性度
- P0.1dB：>30 dBm（典型值）
- IP3：50 dBm（典型值）
- 高 RF 输入功率
- 30 dBm 直通路径
- 18 dBm 终止路径
- 无低频杂散信号
- ESD 额定值
- HBM：所有引脚为 ±2000 V
- CDM：所有引脚为 ±500 V
- 开启和关闭时间（50% VCTRL 至 90% 的最终 OUT）：2.7 μs
- 0.1 dB RF 建立时间（50% VCTRL 至 0.1 dB 的最终 RF 输出）：3.4 μs
- 3 mm x 3 mm，24 端子 LGA 封装
- 与 ADRF5042 和 ADRF5043 引脚兼容
特性

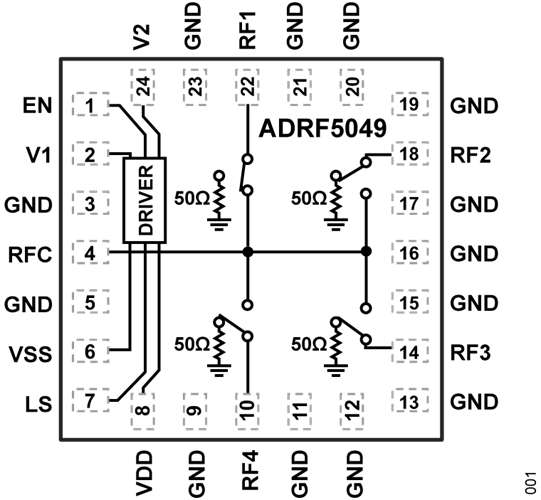

ADRF5049是一款非反射式SP4T开关，采用绝缘硅(SOI)工艺制造。
该器件的工作频率范围为9 kHz至45 GHz，具有低于3.3 dB的插入损耗，以及高于35 dB的隔离性能。ADRF5049的直通路径、端接路径和RF公共端口热切换分别具有30 dBm、18 dBm和30 dBm的RF输入功率处理能力。
ADRF5049需采用+3.3 V和−3.3 V双电源供电。该器件采用互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)逻辑兼容控制。
ADRF5049具有使能和逻辑选择控制特性，可分别提供全部关断状态和镜像端口选择功能。
ADRF5049与ADRF5042和ADRF5043引脚兼容。
ADRF5049采用符合RoHS标准的24引脚、3 mm × 3 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。
