TI德州仪器 ADRF5050 产品介绍
2026-04-14
0次
说明
- 超宽带频率范围：100 MHz至20 GHz
- 非反射式50 Ω设计
- 低插入损耗
- 0.9 dB（典型值）至6 GHz
- 1.00 dB（典型值）至12 GHz
- 1.20 dB（典型值）至20 GHz
- RFx和RFx之间高隔离度
- 54 dB（典型值）至6 GHz
- 50 dB（典型值）至12 GHz
- 47 dB（典型值）至20 GHz
- 高输入线性度
- P0.1dB：34 dBm（典型值）
- IP3：55 dBm（典型值）
- 高RF功率处理
- 通过路径：33 dBm（高达20 GHz）
- 端接路径: 18 dBm（高达20 GHz）
- 开关时间：55 ns
- 0.1 dB建立时间（50% VCTRL至0.1 dB最终RFOUT）：80 ns
- 全部关断状态控制
- 逻辑选择控制
- 单电源供电，具有降额功率处理能力
- 无低频杂散

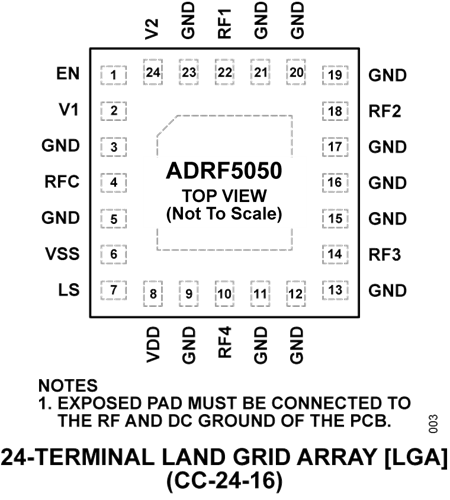

- 24引脚、3 mm × 3 mm，基板栅格阵列(LGA)封装
- 与ADRF5042和ADRF5043引脚兼容
特性

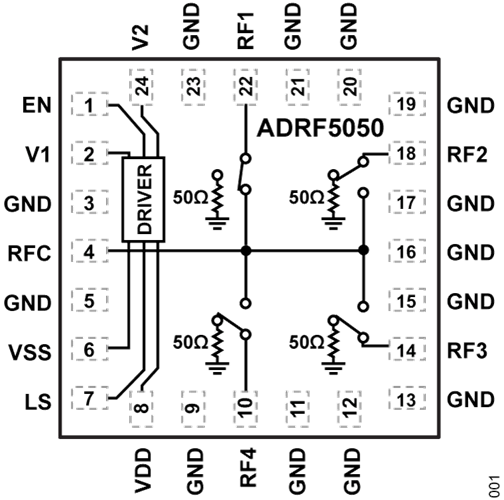

ADRF5050是一款非反射式SP4T开关，采用绝缘硅(SOI)工艺制造。ADRF5050的工作频率范围为100 MHz至20 GHz，具有低于1.20 dB的插入损耗以及高于47 dB的隔离性能。对于直通路径，该器件具有33 dBm的射频输入功率处理能力。
ADRF5050采用+3.3 V和−3.3 V双电源供电。该器件还可以采用单正电源电压(VDD)供电，同时负电源引脚(VSS)接地。单电源工作条件需要较低的工作功率，同时保持出色的小信号性能（参见数据手册中的表2）。
ADRF5050采用兼容互补金属氧化物半导体(CMOS)和低压晶体管对晶体管逻辑(LVTTL)的控件。该器件具有使能和逻辑选择控制特性，可分别提供全部关断状态和端口镜像功能。
ADRF5050与ADRF5042和ADRF5043引脚兼容。
ADRF5050采用符合RoHS标准的24引脚、3 mm × 3 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。
