TI德州仪器 ADRF5046 产品介绍
2026-04-14
0次
说明
- 超宽带频率范围：100 MHz 至 44 GHz
- 反射式设计
- 低插入损耗：
- 18 GHz 时为 1.5 dB
- 40 GHz 时为 2.5 dB
- 44 GHz 时为 3.0 dB
- 高隔离：
- 18 GHz 时为 46 dB
- 40 GHz 时为 33 dB
- 44 GHz 时为 31 dB
- 高输入线性度：
- P0.1dB：27.5 dBm（典型值）
- IP3：50 dBm（典型值）
- 高 RF 输入功率处理能力
- 直通路径：27 dBm
- 热切换：27 dBm
- 无低频杂散信号
- 0.1 dB 射频建立时间：50 ns
- 符合 RoHS 指令的 20 端子 3 mm × 3 mm LGA 封装
特性

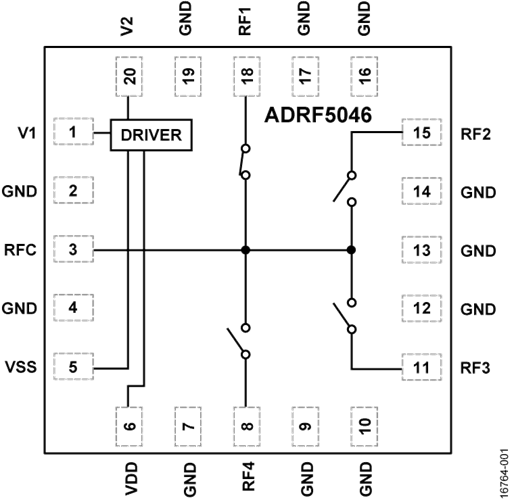

ADRF5046 是一款利用硅工艺制造的反射式单刀四掷 (SP4T) 开关。
ADRF5046 的工作频率范围为 100 MHz 至 44 GHz，具有低于 3.0 dB 的插入损耗和高于 31 dB 隔离性能。无论是直通路径还是热切换，该套件都具有 27 dBm 的射频 (RF) 输入功率处理能力。
ADRF5046 在 +3.3 V 正电源上消耗 3 μA 的低电流，在 −3.3 V 负电源上消耗 −110 μA 电流。
该套件提供互补金属氧化物半导体 (CMOS)/低电压晶体管-晶体管逻辑 (LVTTL) 兼容控制。

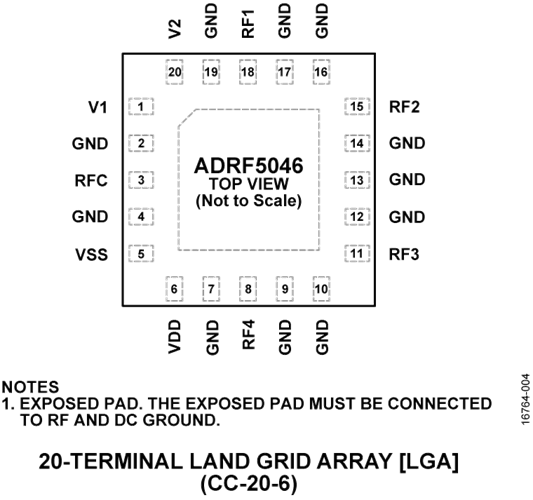

ADRF5046 采用符合 RoHS 指令的 20 端子 3 mm × 3 mm 岸面栅格阵列 (LGA) 封装，并可在 −40°C 至 +105°C 的温度范围内工作。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施 – 毫米波 5G
- 军用无线电、雷达和电子对抗措施 (ECM)
- 微波无线电和甚小孔径终端 (VSAT)
参数
类型 | 描述 |
航空航天和防务 | 国防通讯 |
仪器仪表和测量 | 电子测试和测量 |
