TI德州仪器 ADRF5250 产品介绍
2026-04-14
0次
说明
- 非反射式50 Ω设计
- 低插入损耗：1.5 dB（4 GHz时）
- 高隔离度：50 dB（4 GHz时）
- 高输入线性度
- 0.1 dB压缩(P0.1dB)：34 dBm（典型值）
- 三阶交调截点(IP3)：57 dBm（典型值）
- 85°C时高功率处理能力
- 33 dBm（通过路径）
- 27 dBm（端接路径）
- ESD额定值
- 3.5 kV HBM，2级
- 单电源或双电源供电
- 可选内部负电压发生器(NVG)
- 1.8 V逻辑兼容控制

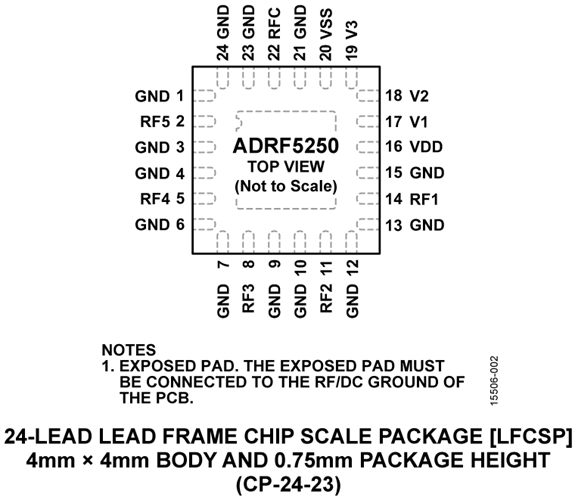

- 4 mm × 4 mm、24引脚LFCSP封装
特性

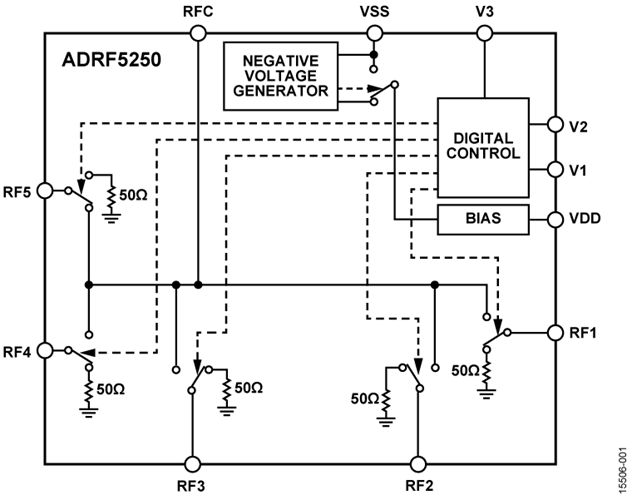

ADRF5250是一款通用型单刀五掷(SP5T)、非反射式开关，采用硅工艺制造。ADRF5250采用4 mm × 4 mm、24引脚引线框芯片级封装(LFCSP)，在100 MHz至6 GHz频率范围内提供高隔离度和低插入损耗。
ADRF5250集成负电压发生器，当VSS引脚接地时，可采用施加于VDD引脚的3.3 V至5 V单正电源供电。当−3.3 V外部负电源电压施加于VSS引脚时，可禁用负电压发生器。ADRF5250提供1.8 V逻辑兼容、3引脚控制接口。
应用
- 蜂窝/4G 基础设施
- 无线基础设施
- 移动无线电
- 测试设备
参数
类型 | 描述 |
通信 | 无线基础设施 |
仪器仪表和测量 | 电子测试和测量 |
