TI德州仪器 HMC347A-Die 产品介绍
2026-04-14
0次
说明
- 宽带频率范围：0.1 GHz 至 20 GHz
- 非反射 50 Ω 设计
- 低插入损耗：20 GHz 时为 2.0 dB
- 高隔离：20 GHz 时为 40 dB
- 高输入线性度
- 输入 P1dB：29 dBm（典型值）
- 输入 IP3：45 dBm（典型值）
- 高功率处理能力
- 27 dBm 直通路径
- 25 dBm 终止路径

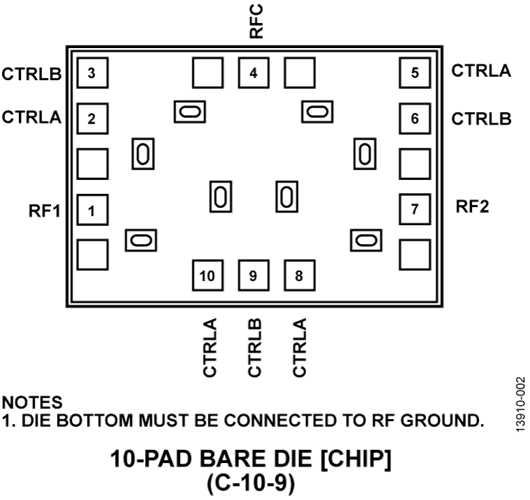

- 10 焊盘 1.22 mm × 0.85 mm × 0.1 mm CHIP 封装
特性

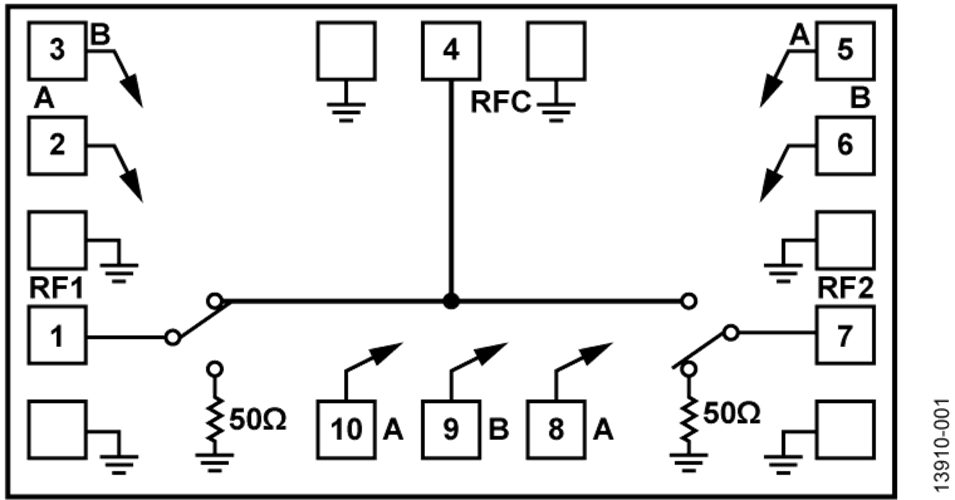

HMC347A 是一款宽带、非反射、砷化镓 (GaAs)、假晶高电子迁移率晶体管 (pHEMT)、单刀双掷 (SPDT)、单片微波集成电路 (MMIC) 芯片。该开关具有 0.1 GHz 至 20 GHz 的频率范围，且采用片内通孔结构，因此插入损耗小于 2.0 dB，隔离度大于 40 dB。
该开关由两个负控制电压输入 (VCTL = −5 V/0 V) 供电，无需电源。所有电气性能数据均通过 HMC347A 上的 RFx 焊盘获得，这些焊盘通过一个长度极小的 3.0 mil × 0.5 mil 接合带连接到 50 Ω 传输线。
应用
- 测试仪器仪表
- 微波无线电和甚小孔径终端 (VSAT)
- 军用无线电、雷达和电子对抗 (ECM)
- 宽带电信系统
参数
类型 | 描述 |
航空航天和防务 | 航空航天和防务雷达系统 |
