TI德州仪器 HMC986A 产品介绍
2026-04-14
0次
说明
- 宽带频率范围：0.1 GHz至50 GHz
- 反射式50 Ω设计
- 低插入损耗：2.3 dB (50 GHz)
- 高隔离度：30 dB (50 GHz)
- 高输入线性度
- 1 dB功率压缩(P1dB)：28 dBm（典型值）
- 三阶交调点(IP3)：40 dBm（典型值）
- 高功率处理
- 27 dBm（通过路径）

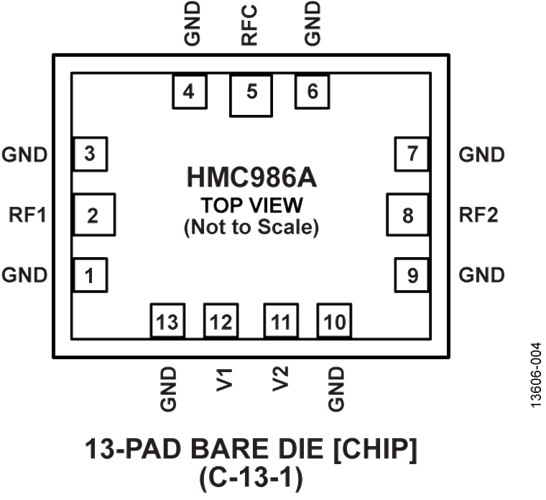

- 13焊盘、0.98 mm × 0.75 mm × 0.1 mm、芯片封装
特性

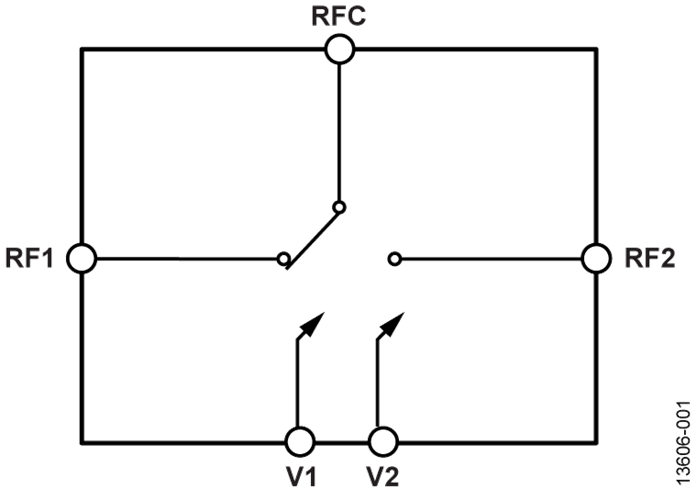

HMC986A是一款反射式、单刀双掷(SPDT)开关，采用砷化镓(GaAs)工艺制造。该开关在0.1 GHz至50 GHz宽带频率范围内通常提供2.3 dB的低插入损耗和30 dB的高隔离度。
该开关在−5 V至−3 V范围内采用两个负逻辑控制电压工作。这些电气性能数据均通过HMC986A的RFx焊盘获取，这些焊盘通过最小长度为3.0 mil × 0.5 mil的焊线和50 Ω传输线路连接。
应用
- 测试仪器仪表
- 微波无线电和甚小孔径终端(VSAT)
- 军用无线电、雷达和电子对抗(ECM)
- 宽带电信系统
