TI德州仪器 HMC1118 产品介绍
2026-04-14
0次
说明
- 非反射50Ω设计
- 正控制电压： 0/+3.3V
- 低插入损耗： 0.68 dB (8.0 GHz时)
- 高隔离度： 48 dB (8.0 GHz时)
- 高功率处理：
- 35 dBm（通过路径）
- 27 dBm（端接路径）
- 高线性度：
- 1 dB压缩(P1dB)：37 dBm（典型值）
- 输出三阶交调截点(IIP3)：62 dBm（典型值）
- ESD额定值： 2kV 人体模型(HBM)

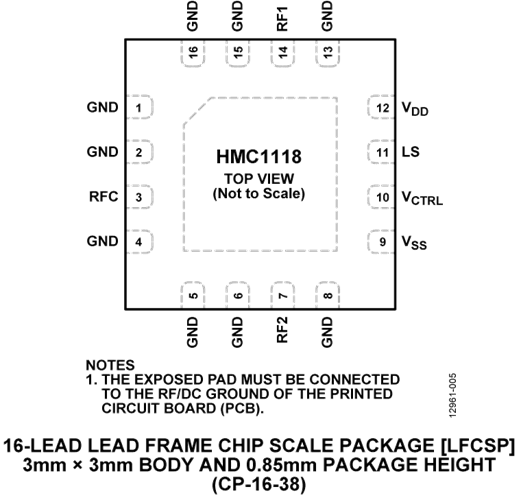

- 3 x 3 mm 16引脚LFCSP封装
- 无低频杂散
- 建立时间（最终RFOUT的0.05 dB裕量）：7.5 μs
特性
HMC1118是一款通用、宽带、非反射式单刀双掷(SPDT)开关，采用LFCSP表贴封装。该开关频率范围为9 kHz至13.0 GHz，具有高隔离度和低插入损耗。该开关具有48 dB以上的隔离性能，8.0 GHz及以下频率时的插入损耗为0.68 dB，最终RFOUT的0.05 dB裕量的建立时间为7.5 μs。该开关采用+3.3 V和0 V的正控制电压逻辑线路工作，需要+3.3 V和−2.5 V电源供电。仅施加一个正电源电压而负电源电压(VSS)接地时，HMC1118的工作频率范围不变，并且仍能保持良好的功率处理性能。该器件采用3 mm × 3 mm表贴LFCSP封装。
应用- 测试仪器仪表
- 微波无线电和甚小孔径终端(VSAT)
- 军用无线电、雷达和电子对抗(ECM)
- 光纤和宽带电信
