TI德州仪器 ADF5709 产品介绍

2026-04-14 0次

说明

宽输出频率范围：9.85 GHz至20.5 GHz
宽调谐带宽
低单边带相位噪声：-83 dBc/Hz（100 kHz失调时）

无需外部谐振器
电源电流：V_CC = 5 V时为70 mA（典型值）

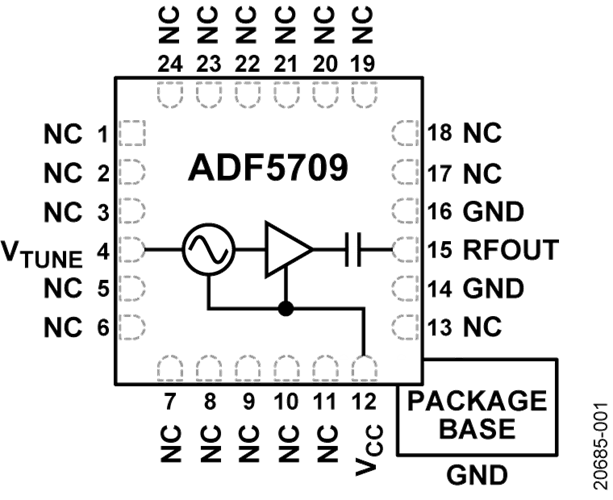

24引脚、3.90 mm × 3.90 mm、陶瓷LCC封装

特性

ADF5709宽带、单芯片微波集成电路(MMIC)、压控振荡器(VCO)支持9.85 GHz至20.5 GHz的输出频率(f_OUT)范围，同时在100 kHz偏置时保持83 dBc/Hz相位噪声，而无次谐波音。宽频率调谐范围和低相位噪声支持适合各种频段的锁相环(PLL)解决方案，限制了对多个窄带VCO的需求。设计RF和微波应用时，宽频率覆盖范围降低了电路板设计复杂性并减少了物料。

该VCO采用5 V单电源供电，电源电流仅为70 mA，可实现较小功耗。ADF5709低功耗非常适合具有有限气流或无气流的高性能应用。该VCO的单芯片结构可在温度变化范围内实现较佳输出功率和噪声特性。

该VCO是一款全集成式器件并将共振器、负电阻器件和变容二极管集成在一起，较大程度地减少了外部元件的数量和电路板空间。

ADF5709的V_TUNE引脚具有低输入阻抗，可实现高调谐速度和调制带宽，用作频率合成器的一部分时支持较快的频率扫描和锁定时间，例如在雷达或测试与测量应用中。

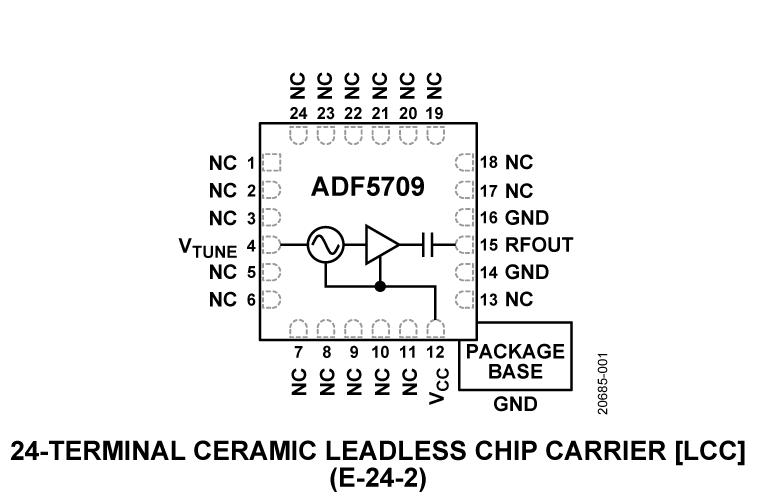

ADF5709采用符合RoHS标准的微型、3.90 mm × 3.90 mm、陶瓷无铅芯片载体(LCC)封装。该封装包括连接至裸露焊盘的通孔和过孔，增强了热特性。

ADF5709具有小尺寸、较佳噪声性能、低功耗和宽调谐范围，使该器件非常适合许多需要灵活性、高性能、小尺寸和紧张功率预算的应用。ADF5709与HMC733以及其他ADI宽带VCO引脚兼容。
