TI德州仪器 MAX2754 产品介绍

2026-04-14 0次

说明

完备的、单片VCO结构，内置电感和变容二极管调谐元件
保证1145MHz至1250MHz的调整范围，支持1/2 LO应用
调制的线性度在±4%之内
精确的调制增益(-500kHz/V)
低相位噪声(偏移4MHz处-137dBc/Hz)
+2.7V至+5.5V单电源供电
低电流关断模式
微型8引脚µMAX封装

特性

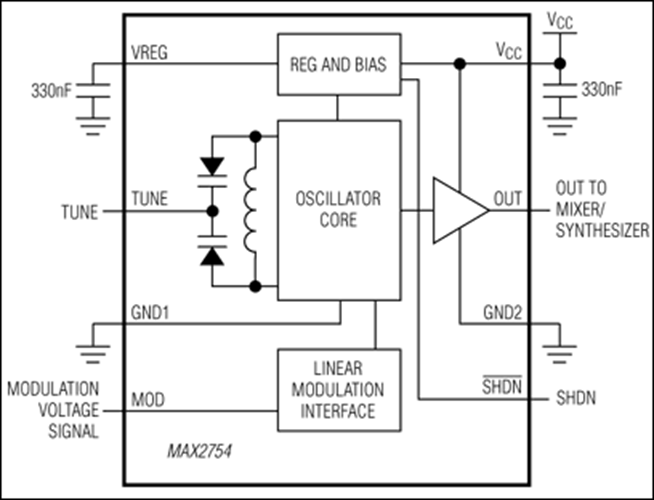

MAX2754为单片、带线性调制输入的压控振荡器(VCO)，适用于2.4GHz至2.5GHz ISM频段，尤其适合采用直接频率调制发送结构的FSK调制系统。这个芯片除了标准的频率调整输入外还可以接收线性调制输入。频率调整范围从1145MHz至1250MHz (1/2 LO)，可支持输入频率高达110MHz。VCO是基于Maxim专有的单片集成VCO技术，所有的VCO单元集中在一块芯片上，包括变容二极管和电感器。

MAX2754线性调制输入提供了一种在调谐输入电压范围内以固定的调制灵敏度直接对VCO调频的方法。在保证的频率范围内，典型的频率偏差是-500kHz/V，线性度为±4%。输入电压的调整范围是+0.4V至+2.4V，振荡器的频率由工厂预置，确保频率限制范围。振荡器信号经过输出放大器(内部匹配到50Ω)缓冲，以提供高输出能力、并且使振荡器与负载阻抗变化相隔离。

MAX2754的工作电压为+2.7V至+5.5V。该芯片提供一种数控关断模式，可实现灵活的电源管理。关闭后，电源电流减小到0.2µA。工作模式下能量消耗也只有41mW。

MAX2754采用8引脚µMAX®封装，是世界上尺寸最小、完备的2.4GHz直接调制VCO解决方案。
