说明

特性

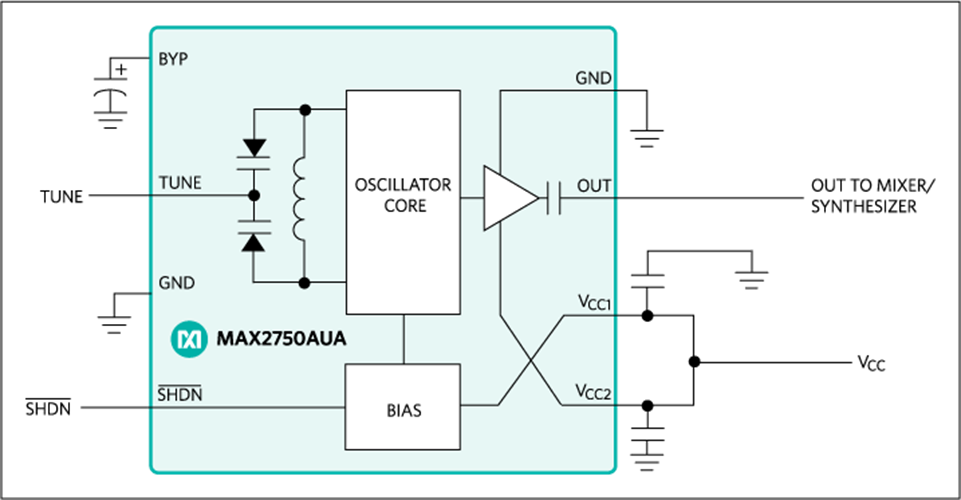

MAX2750AUA是完整的压控振荡器(VCO)，设计用于2370MHz至2470MHz频率范围。该IC在微小的8引脚µMAX®封装内包含了完全集成的振荡器和输出缓冲器。

谐振回路的电感和变容二极管组件都集成在片上，可极大的简化芯片应用。所需的外部器件仅为一些电源旁路电容。IC设计为直接连接至VCO调谐电压输入和VCO缓冲输出。调谐电压输入范围为+0.4V至+2.4V，振荡器频率调谐范围在工厂经过调整以保证其范围。输出信号通过放大级缓冲(内部匹配至50Ω)，以提供较高输出功率并将器件与负载阻抗变化相隔离。

MAX2750AUA工作于+2.7V至+5.5V电源电压范围。内部稳压的振荡器电源电压省去了VCO的外部LDO稳压器。IC还提供数字控制的关断模式，允许进行复杂的供电管理。在关断状态，电源电流减小至低于2µA。

应用

• 2.4GHz ISM波段
