说明

特性

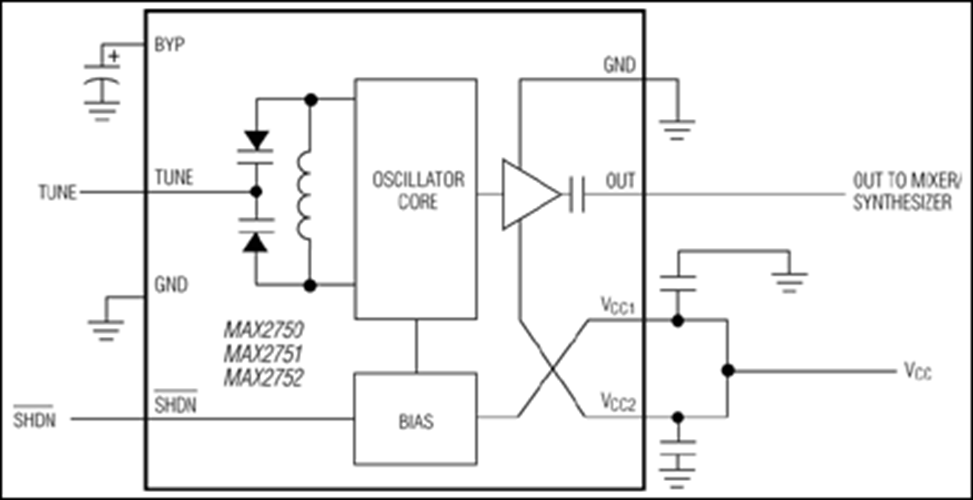

MAX2750/MAX2751/MAX2752是独立式压控振荡器(VCO)，适用于2.4GHz至2.5GHz ISM频段。每个IC都在一个微型8引脚µMAX封装中包含了一个完全集成的振荡器和输出缓冲器。

片内集成了储能电路的电感和变容二极管元件，大大简化了器件的应用。所需的外部元件只有两三个电源旁路电容。该IC支持与VCO调谐电压输入和VCO缓冲器输出直接连接。调谐电压输入范围为+0.4V至+2.4V，振荡器频率调谐范围在出厂时经过调整以确保不超过限值。输出信号由放大器级（内部匹配至50Ω）缓冲，以提供更高的输出功率并为器件提供隔离，使之不受负载阻抗变化的影响。

MAX2750/MAX2751/MAX2752的工作电源电压范围为+2.7V至+5.5V。振荡器电源电压具有内部调节功能，因此无需为VCO使用外部LDO调节器。该IC还提供数字控制关断模式，为实施复杂的电源管理创造了条件。在关断模式下，电源电流降至1µA以下。

应用

• 2.4GHz Bluetooth^® ISM专用无线装置
• 802.11 FHSS WLAN
• 802.11b DSSS WLAN
• HomeRF
