TI德州仪器 MAX2471 产品介绍

2026-04-14 0次

说明

电源电压范围：+2.7V至+5.5V
输入频率范围
- 高：10MHz至500MHz(MAX2470/2471)
- 低：10MHz至200MHz(MAX2470)
200MHz时功率增益>14dB
200MHz时的典型反向隔离为64dB
低失真输出驱动
超小型SOT23-6封装
高输入阻抗
单端(MAX2470)或差分(MAX2471)输入

特性

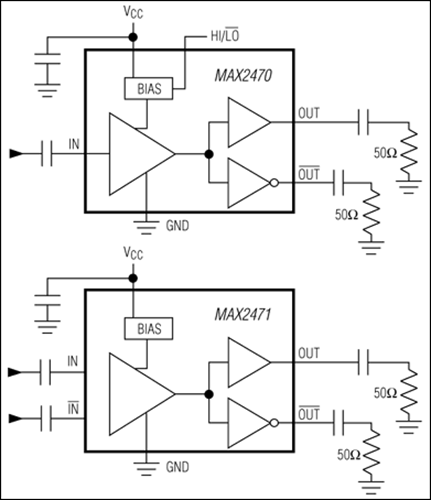

MAX2470/MAX2471是灵活、低成本、高反向隔离缓冲放大器，适用于采用分立和基于模块的VCO设计的应用。两者均具有差分50Ω输出，用于驱动单个差分（平衡）负载或两个独立的单端（不平衡）50Ω负载。MAX2470提供单端输入和两个可选的工作频率范围：10MHz至500MHz和10MHz至200MHz。MAX2471提供差分输入，工作频率范围为10MHz至500MHz。MAX2470/MAX2471还具有高输入阻抗以提供尽可能高的灵活性，使其能够与多种振荡器拓扑一起使用。高反向隔离与低电源电流相结合，使它们非常适合需要高性能和低功耗的应用。

这些器件也非常适合用作有源巴伦。MAX2470将单端输入转换为差分输出。MAX2471可用作差分缓冲级或将差分输入转换为两个单端输出。

MAX2470采用+2.7V至+5.5V单电源供电。在-5dBm的输出功率下，它在高频范围内消耗5.5mA，在低频范围内仅消耗3.6mA。MAX2471采用+2.7V至+5.5V单电源供电，功耗为5.5mA。这两款器件均采用超小型SOT23-6塑料封装，需要的电路板空间极小。
